Udržování buněk pod 35 °C: Cesta MS-GS215-2H3 k 6 000 cyklům a 70 % EOL

Číslo, které se nezobrazuje v porovnání se specifikacemi

Většina bateriových skříní C&I se srovnává na kWh, kW a cenu za cyklus. To, co se jen zřídkakdy zkoumá, je smyčka regulace teploty, která určuje, zda je inzerovaný počet cyklů realistický nebo optimistický. Buňka udržovaná při 35 °C degraduje na podstatně jiné křivce než ta, která pravidelně stoupá na 45 °C nebo 50 °C – a tento rozdíl se v průběhu tisíců cyklů spojuje do let životnosti použitelného aktiva.

Deye's MS-GS215-2H3 vázne ≥6 000 cyklů, 70 % konec životnosti hodnocení kapacity přímo do systému tepelného managementu postaveného na jednom cíli: udržujte každý článek pod 35 °C, bez ohledu na okolní podmínky nebo zatížení/vybíjení. Tento díl popisuje, jak je tento cíl skutečně držen.

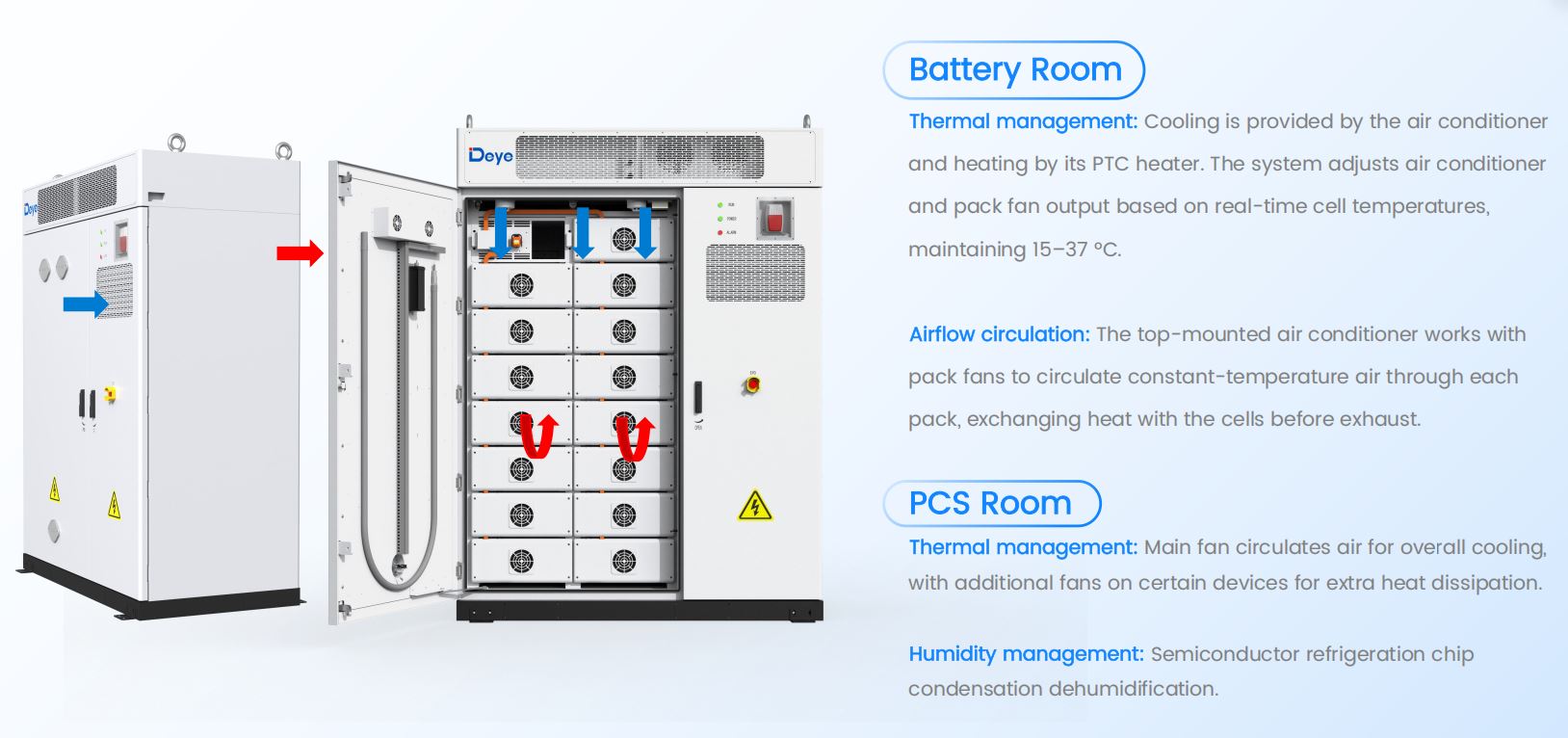

Dvousměrná regulační smyčka, nejen chlazení

Bateriová místnost nespoléhá na jedinou chladicí jednotku reagující na jediný senzor. Chlazení pochází z klimatizace; ohřev pochází z PTC ohřívače zabudovaného do stejné smyčky. Oba jsou průběžně upravovány na základě údajů o teplotě článků v reálném čase, spolu s výkonem ventilátoru balení, čímž se oddělení udržuje v pracovním pásmu 15–37 °C .

Provoz vytápění a chlazení na stejné regulační smyčce má význam v podnebí s velkými výkyvy dne a noci nebo sezónními extrémy. Skříň, která pouze chladí, nechá články chladné v zimních ránech, což zhoršuje akceptaci náboje a urychluje riziko pokovování lithiem při nízkých teplotách stejně jistě, jako teplo urychluje degradaci na druhém konci.

Cirkulace proudění vzduchu: Dostat vzduch o konstantní teplotě do každého balení, nejen do místnosti

Udržování průměrné teploty na úrovni místnosti není totéž jako udržování každé buňky na této teplotě – přihrádka může mít průměrně 30 °C, zatímco balíčky v zadní části jsou teplejší než balíčky v blízkosti klimatizace. Deyeův design vede vzduch spíše aktivně než pasivně: klimatizační zařízení umístěné na horní straně pracuje společně s jednotlivými ventilátory , tlačí vzduch s konstantní teplotou skrz každý balíček, takže si vyměňuje teplo s články přímo před tím, než je vyčerpán.

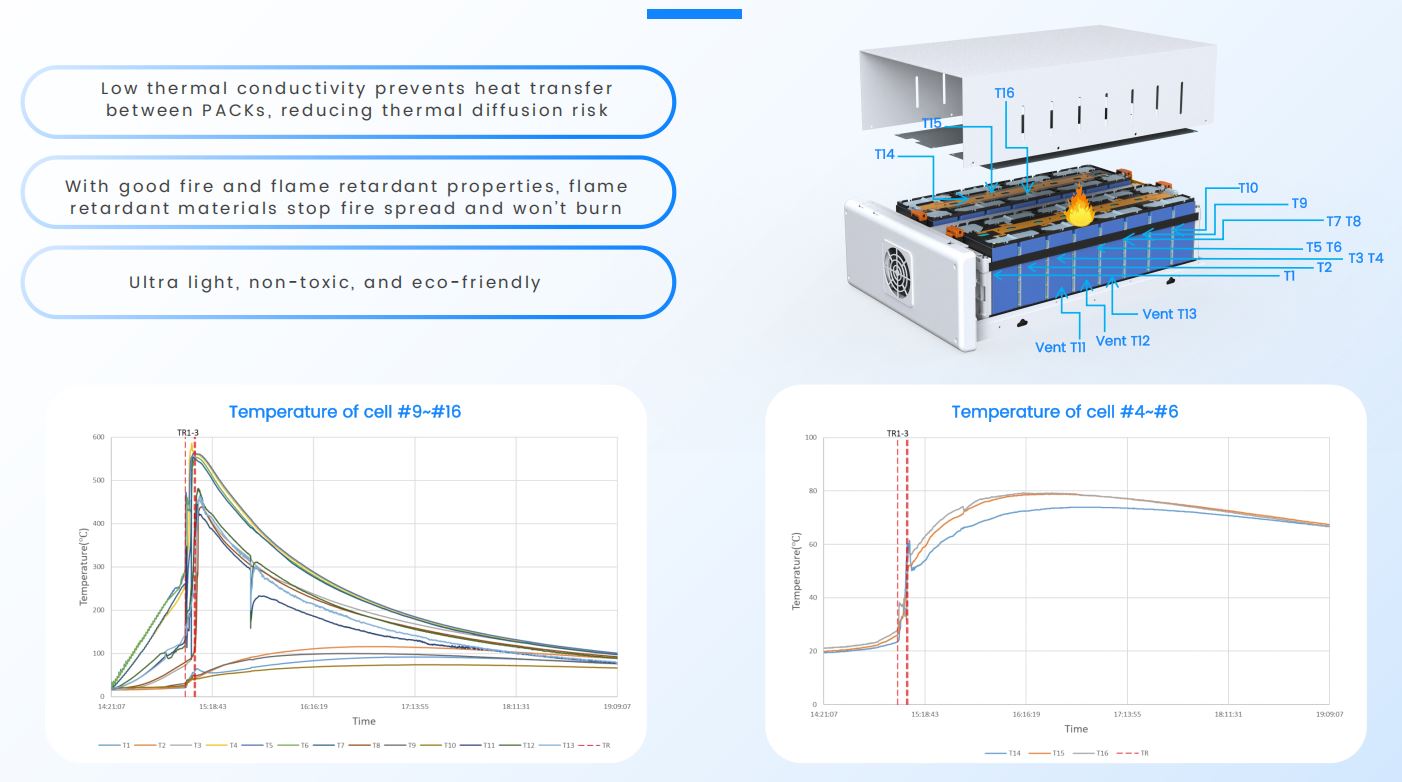

Body sledování teploty napříč zásobníkem
Zóna	Monitorovaný rozsah
Nižší balení	Buňky č. 1–8 (T1–T9)
Horní balíčky	Buňky #9–16 (T10–T16)
Větrací zóny	T11, T12, T13

Tato cirkulace balení po balení je to, co dělá rozdíl teplot mezi buňkami – nejen průměrnou místnost – regulovatelnou proměnnou. Skříň, která měří pouze teplotu okolního vzduchu, nemůže včas zachytit jediný přehřátý blok; ten, který monitoruje šestnáct různých zón, může.

Izolace jako pasivní zpětná klapka

Aktivní proudění vzduchu zvládá normální provozní podmínky, ale izolační vrstva na úrovni balení omezuje, jak daleko se teplo dostane, pokud se jedno balení zahřeje. Materiál mezi balíčky je specifikován pro nízkou tepelnou vodivost, konkrétně pro zpomalení přenosu tepla do sousedních obalů, čímž se snižuje riziko tepelné difúze napříč svazkem. Je také nehořlavý, lehký a netoxický – vlastnosti, které jsou důležité jak pro to, co se děje během aktivní tepelné události, tak pro rutinní každodenní provoz.

Jedná se o stejnou izolační vrstvu, která funguje jako ochranné opatření v protipožárním návrhu skříně – tepelné řízení a požární bezpečnost zde nejsou oddělené systémy, sdílejí stejnou fyzickou bariéru, která vykonává dvě funkce najednou.

Místnost PCS má vlastní chladicí smyčku

Výkonová elektronika generuje vlastní tepelnou zátěž nezávisle na baterii, takže oddíl PCS je řízen odděleně od prostoru pro baterie. Hlavní ventilátor se stará o celkovou cirkulaci vzduchu s dalšími ventilátory namontovanými na specifických komponentech s vysokým rozptylem pro cílené chlazení. Vlhkost je řízena pomocí polovodičového chladicího čipu, který kondenzuje a odstraňuje vlhkost ze vzduchu v prostoru.

Oddělením dvou tepelných zón se vyhnete společné konstrukční zkratce: sdílení jedné chladicí smyčky mezi bateriemi a výkonovou elektronikou má tendenci poddimenzovat obě, protože obě mají různé teplotní tolerance a různé následky selhání.

Co 35°C Control skutečně kupuje: 6 000 cyklů a 70 % EOL

Čísla titulků na této skříni — ≥6 000 cyklů a 70% zachování kapacity na konci životnosti — nejsou nezávislé na tepelném systému popsaném výše; jsou jeho přímým výstupem. Hodnoty životnosti cyklu LFP jsou vždy podmíněny provozní teplotou a Deyeovo hodnocení je dosažitelné pouze proto, že smyčka tepelného managementu udržuje články v pásmu 15–37 °C popsaném dříve, než aby je nechala unášet okolními podmínkami.

Kontext hodnocení životního cyklu
Metrické	Hodnota
Životnost cyklu	≥6 000 cyklů
Kapacita na konci životnosti	70%
Teplotní strop cílové buňky	<35 °C
Provozní pásmo baterie	15–37 °C

U projektu s denním cyklem se 6 000 cyklů promítá do zhruba 16 let provozu, než kapacita klesne na 70 % typového štítku – číslo, které platí pouze v případě, že tepelný systém odvede svou práci v každém z těchto cyklů, nejen za laboratorních testovacích podmínek.

Provozní obálka: -20°C až 50°C, IP54, C5

Vnitřní tepelná regulace má význam pouze v případě, že samotný kryt může přežít místo, na kterém je nasazen. Skříň je dimenzována na -20 °C až 50 °C okolní provoz (se snížením výkonu nad 45°C), nese an IP54 Ingress rating, a je postaven na a Antikorozní třída C5 pro pobřežní, průmyslové nebo vysoce vlhké prostředí. Pracovní výška je dimenzována na 3000 m.

Žádná z těchto tří hodnot neprovádí výše popsanou vnitřní regulaci teploty – definují vnější podmínky, proti kterým musí vnitřní systém pracovat. Skříň s vynikající vnitřní tepelnou kontrolou, ale slabým krytem by přesto selhala v drsném prostředí; dva jsou zde navrženy jako pár.

Co to znamená pro celkové náklady na vlastnictví

Tepelný management je neviditelný ve srovnání s technickými údaji, ale ukazuje se přímo ve dvou číslech, která jsou důležitá pro ekonomiku projektu: realizovaná životnost cyklu a rychlost snižování kapacity. Skříň, která nechává články běžet zahřáté, může dosáhnout stejné jmenovité kWh v první den, ale dosáhne 70 % kapacity o roky dříve, než naznačuje počet jmenovitých cyklů – čímž se 15letý majetek změní na 10letý.

Pro integrátory, kteří dimenzují celkové náklady na vlastnictví projektu spíše než jen jeho počáteční cenu, je zde popsaná tepelná architektura fakticky tím, proti čemu je 10letá záruka ohodnocena. Stojí za to zkontrolovat spolu s tím, jak systém konverze energie se koordinuje s BMS, aby byla zajištěna životnost baterie v reálném čase a proti plnému počtu Řada řešení C&I ESS při porovnávání skříní na základě nákladů životního cyklu spíše než samotné hlavní kapacity.
