Vysvětlení bateriového systému BOS-B Pro-A3: Kapacita, životnost, konfigurace

Počínaje jedním modulem

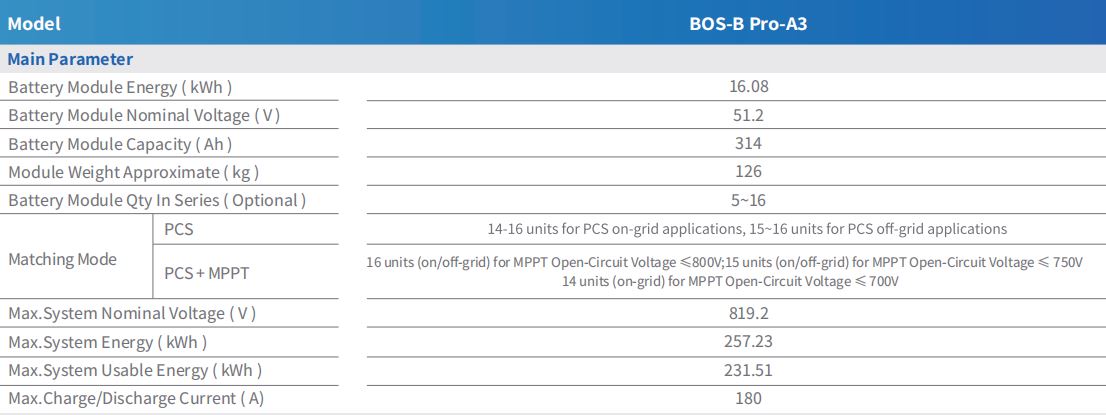

Každý stojan BOS-B Pro-A3 je vyroben ze stejné základní jednotky: a 16,08 kWh modul s jmenovitým napětím 51,2 V a kapacitou 314 Ah, váží 126 kg. Vše ostatní v systému – celková energie racku, sériová konfigurace, odpovídající počet PCS – se škáluje od této specifikace jednoho modulu.

Kolik modulů na stojan a proč se to mění

Mezi nimi se vejde stojan 5 a 16 bateriové moduly v sérii, ale skutečný strop závisí na tom, jak je rack zapojen. Po připojení přímo k PCS bez MPPT v řetězci je podporováno 14 až 16 jednotek v závislosti na tom, zda instalace běží na mřížce nebo mimo mřížku. Jakmile je přidán MPPT, limit se posune s napětím FV naprázdno: 16 jednotek je povoleno při 800 V nebo nižším, 15 jednotek při 750 V nebo nižším a 14 jednotek pouze na síti při 700 V nebo nižším.

Při maximální konfiguraci 16 modulů dosahuje stojan jmenovitého napětí systému 819,2 V, maximální energie systému 257,23 kWh a 231,51 kWh využitelné energie — mezera mezi těmito dvěma odrážejícími doporučenou hloubku vybití 90 %.

Limity nabíjení a vybíjení na úrovni stojanu

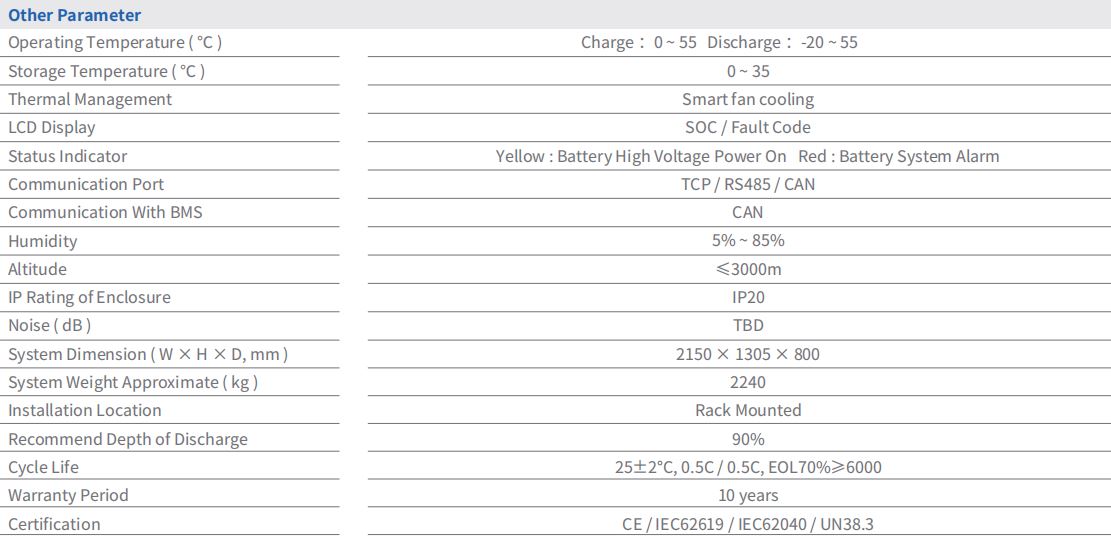

Bez ohledu na počet modulů je maximální nabíjecí a vybíjecí proud stojanu omezen 180A . Nabíjení je povoleno v rozmezí teplot 0°C až 55°C, zatímco vybíjení se prodlužuje až do -20°C, což dává systému větší provozní prostor v chladných podmínkách při vytažení napájení než při jeho opětovném zasunutí. Skladovací teplota, oddělená od provozní teploty, je omezena na 0-35°C.

Životnost cyklu a na co se vlastně vztahuje záruka

Životnost cyklu je hodnocena na 6000 cyklů nebo více do 70 % kapacity na konci životnosti, testováno při 25±2°C s rychlostí nabíjení 0,5C a vybíjení 0,5C. Na tomto čísle je postavena 10letá záruční doba – stojan cyklovaný jednou denně při testované rychlosti a hloubce vybití by si po skončení záruční doby měl stále zachovat smysluplnou využitelnou kapacitu.

Doporučená hloubka vybití je nastavena na 90 % a chemie LFP modulu umožňuje, aby kombinace této hloubky vybití a hodnocení 6000 cyklů vydržela po dobu záruky, spíše než výměna jedné za druhou, jak to vyžadují některé jiné chemikálie.

Uzavření, komunikace a fyzická stopa

Celý rack měří 2150 × 1305 × 800 mm a váží přibližně 2240 kg při maximální konfiguraci, namontovaný jako jednotka instalovaná v racku spíše než samostatně stojící. Komunikace probíhá přes TCP, RS485 nebo CAN, přičemž CAN se specificky používá pro komunikaci s BMS. Tepelné řízení je řešeno pomocí inteligentního chlazení ventilátorem a kryt má krytí IP20 vhodné pro vnitřní nebo krytou instalaci spíše než pro přímé venkovní vystavení.

Stav je hlášen prostřednictvím displeje SOC a chybového kódu, podporovaného dvoubarevným indikačním systémem – žlutý pro zapnutí vysokonapěťového napájení, červený pro alarm systému baterie – takže technik může číst stav stojanu bez otevření panelu nebo připojení notebooku. Certifikace zahrnuje CE, IEC62619, IEC62040 a UN38.3.

Kde se to hodí do větší budovy

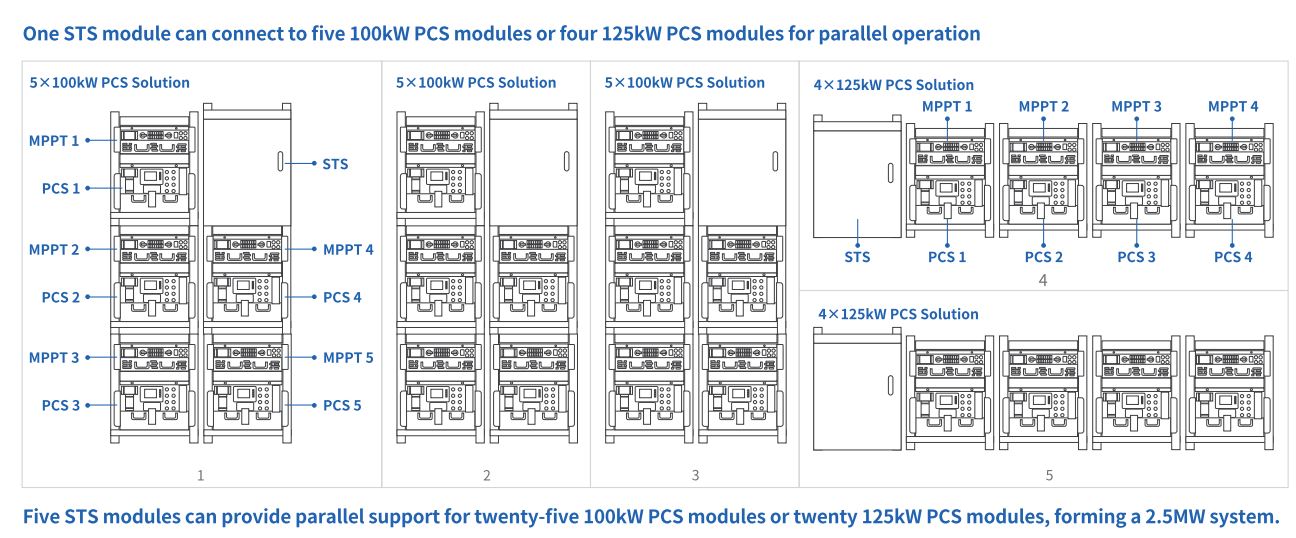

Tato čísla na stojan jsou stavebním kamenem pro cokoli většího: jeden PCS může nést až 16 stojanů paralelně, takže celková energetická kapacita projektu je ve skutečnosti pouze 257,23 kWh na stojan vynásobený jakýmkoli počtem stojanů, které počet PCS umožňuje. Každý, kdo u této baterie specifikuje celý shluk, může zkontrolovat širší řada velkokapacitních systémů pro ukládání energie z baterií abyste viděli, jak do sebe zapadají počet stojanů, hodnocení PCS a celková kapacita místa.
