SUN-MPPT-L01-EU-AM8 a SUN-STS500L Vysvětlené specifikace: 8 kanálů, 500 kW STS

Dva moduly, dvě různé práce

SUN-MPPT-L01-EU-AM8 a SUN-STS500L jsou umístěny na opačných koncích stejného clusteru C&I ESS. Jeden nasává energii z FV řetězců a předává ji PCS co nejúčinněji. Druhý rozhodne, který zdroj energie – síť, generátor nebo samotný PCS – skutečně dosáhnete zátěže. Ani jedno nenahrazuje druhé a pochopení toho, kde každý úkol začíná a kde končí, vytváří správné dimenzování systému.

SUN-MPPT-L01-EU-AM8: Co vlastně 8 trackerů dělá

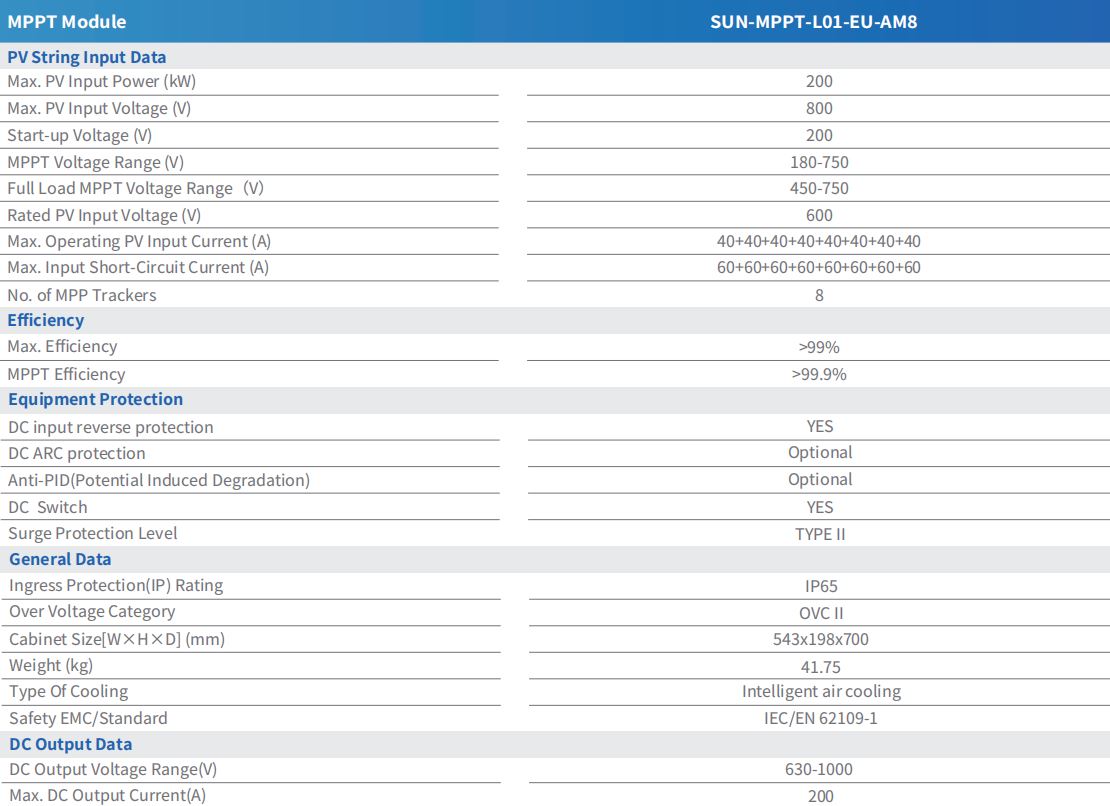

Tento modul běží 8 nezávislých MPP trackerů , každý dimenzovaný na provozní proud 40 A a omezení zkratového proudu 60 A, pro kombinovaný maximální FV vstup 200 kWp. Vzhledem k tomu, že sledovače jsou nezávislé, nikoli seskupené, je událost stínování nebo porucha na jednom řetězci izolována od tohoto kanálu přetahování zbývajících sedmi.

Okna napětí jsou stejně stejně jako počet sledovačů. Startovací napětí je 200V, rozsah napětí MPPT je 180-750V a při plné zátěži se zužuje na 450-750V. Jmenovité vstupní napětí PV je 600 V a stejnoměrný výstup se napájí do PCS při 630-1000 V, omezeno na 200 A. Maximální účinnost je hodnocena nad 99 %, přičemž samotná účinnost sledování MPPT přesahuje 99,9 % – rozdíl mezi těmito dvěma čísly je v tom, jak modul najde a udrží aktuální bod. Pro čtenáře, kteří chtějí vysvětlit základní koncept hlouběji, toto přehled sledování maximálního výkonu a proč na tom záleží pokrývá základy.

SUN-STS500L: Spínací kapacita a časování

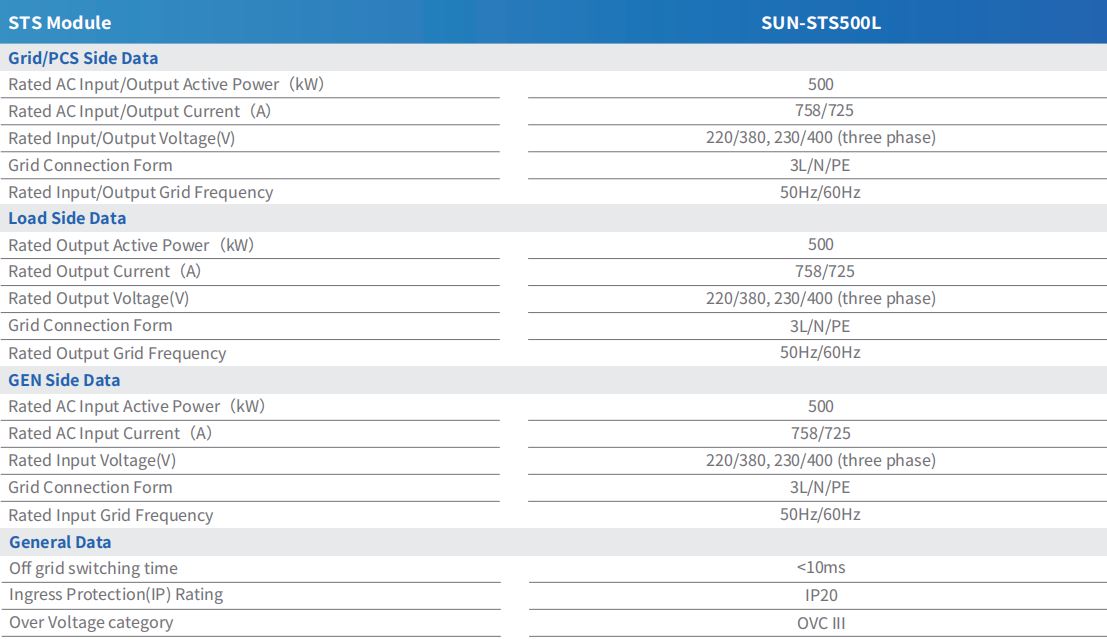

SUN-STS500L je postaven na jediném čísle: a 500 kW spínací kapacita, aplikované identicky na jeho straně Grid/PCS, zátěže a straně GEN. Každá strana je dimenzována na stejný vstupní nebo výstupní proud 758A/725A při 220/380V nebo 230/400V třífázový, zapojený v konfiguraci 3L/N/PE při 50Hz nebo 60Hz.

Doba přepnutí mimo síť je dimenzována na méně než 10 ms, což je dostatečně rychlé, aby připojené zátěže obecně nezaregistrovaly přechod mezi režimy sítě, mimo síť a dieselgenerátoru. Modul má stupeň krytí IP20 a přepěťovou kategorii OVC III, což odpovídá jeho roli jako spínací komponenty na straně střídavého proudu spíše než jako venkovní kryt.

Jak dva moduly spolupracují v jednom clusteru

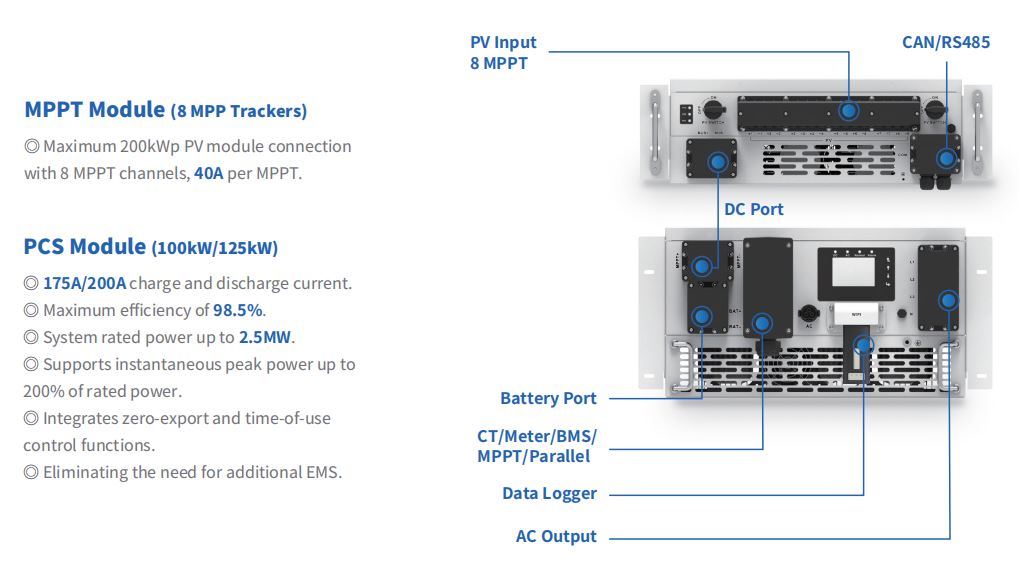

V typické sestavě končí PV řetězce na SUN-MPPT-L01-EU-AM8, který napájí PCS na DC. SUN-STS500L je umístěn na straně střídavého proudu za PCS a rozhoduje, zda bude zátěž odebírána ze sítě, z baterií s podporou PCS nebo z dieselového generátoru. Jedna jednotka STS500L se připojuje až k pěti 100kW PCS jednotkám nebo čtyřem 125kW PCS jednotkám, takže poměr MPPT k STS v clusteru se řídí tím, že mnoho jednotek PCS je zapojeno do jediného modulu STS.

Toto rozdělení je důležité při odstraňování problémů: problém s nedostatečným výkonem FV ukazuje na modul MPPT a jeho data na úrovni trackeru, při zpoždění přepínání nebo porucha přechodu režimu ukazuje na modul STS a jeho kabeláž na straně AC. Týmy, které specifikují úplný cluster těchto dvou modulů, si mohou zobrazit kompletní Řada systémů skladování energie C&I aby počet PCS a kapacita baterie odpovídaly výše uvedeným hodnocením MPPT a STS.
