SUN-100K-PCS01HP3 vs SUN-125K-PCS01HP3: Porovnání specifikací pro výběr správného PCS

Stejná platforma, jiný výkonový strop

SUN-100K-PCS01HP3 a SUN-125K-PCS01HP3 sdílejí stejnou skříň, stejný rozsah napětí baterie 630-1000 V a stejnou strategii nabíjení BMS s automatickým přizpůsobením. To, co je odděluje, je manipulace s proudem a jmenovitý výkon a tento rozdíl je v tom, co ve skutečnosti určuje, který z nich patří do daného projektu.

Obě jednotky přijímají jeden bateriový vstup a podporují výhradně lithium-iontovou chemii, takže rozhodnutí mezi nimi závisí na tom, kolik energie potřebuje místo k pohybu, nikoli na kompatibilitu s bateriovým stojanem.

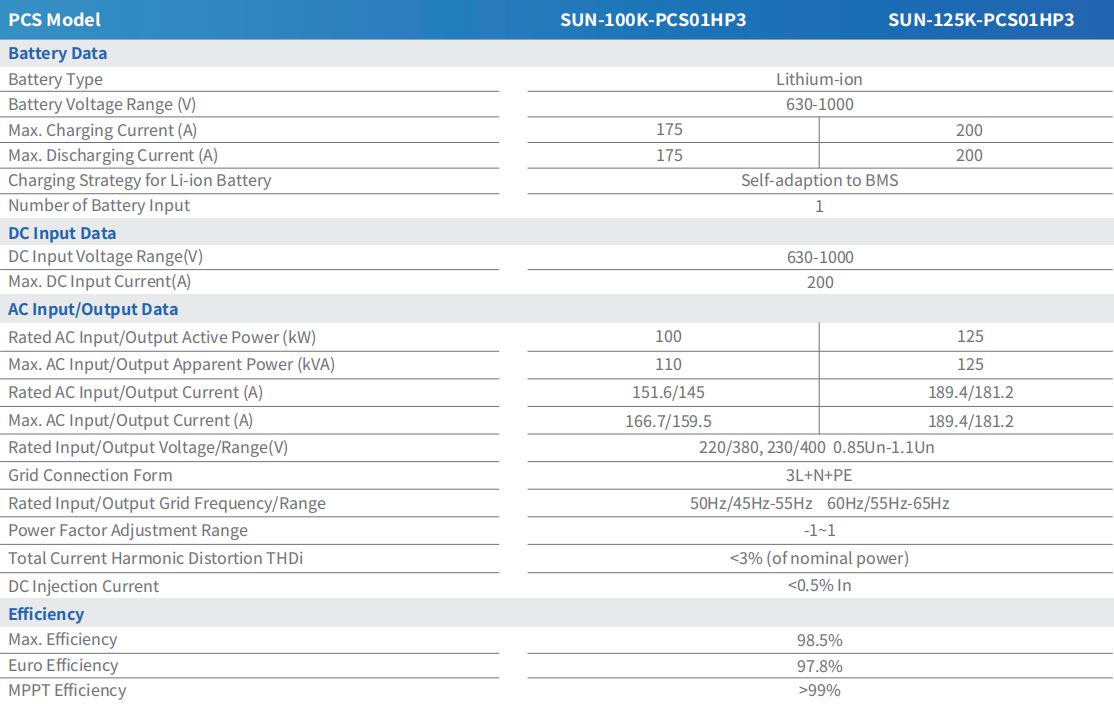

Nabíjecí a vybíjecí proud

SUN-100K-PCS01HP3 je určen pro 175A maximální nabíjecí a vybíjecí proud. SUN-125K-PCS01HP3 jde nahoru 200A na obou stranách. Tato mezera 25 A je praktickým limitem toho, jak rychle může jednotka přesunout energii do nebo z bateriového stojanu během cyklu nabíjení nebo vybíjení, a mění se přímo s rozdílem jmenovitého činného výkonu mezi těmito dvěma modely.

Jmenovitý a maximální AC výstup

Jmenovitý AC vstupní/výstupní činný výkon je 100 kW pro menší jednotku a 125 kW pro větší jednotku. Zdánlivý výkon má stejný poměr: maximálně 110 kVA pro SUN-100K-PCS01HP3 proti 125 kVA pro SUN-125K-PCS01HP3. Na straně je jmenovitý střídavý vstupní/výstupní proud 151,6A/145A u 100kW jednotky oproti 189,4A/181,2A u 125kW, přičemž maximální střídavý proud dosáhne jednotky 166,7A/159,5A a 189,4A/181,2A,

Oba modely sdílejí stejné napěťové okno — 220/380V nebo 230/400V, 0,85Un až 1,1Un — a stejná forma připojení k síti 3L N PE, takže přístup zapojení na straně AC mezi nimi nemění; pouze dimenzování vodičů musí počítat s vyšším proudem na 125kW jednotce.

Čísla účinnosti jsou téměř totožná

Efektivita je místo, kde se dva modely spíše sbíhají než rozcházejí. Oba dosahují maximální účinnosti 98,5 % a Euro účinnost 97,8 %, s účinností MPPT přesahující 99 % při spárování s modulem MPPT. Celkové harmonické zkreslení proudu pod 3 % jmenovitého výkonu na obou jednotkách a DC injektážní proud je udržován pod 0,5 % In. Jinými slovy, výběr 100kW oproti 125kW modelu není kompromisem mezi maximální účinností – je to čistě otázka propustnosti.

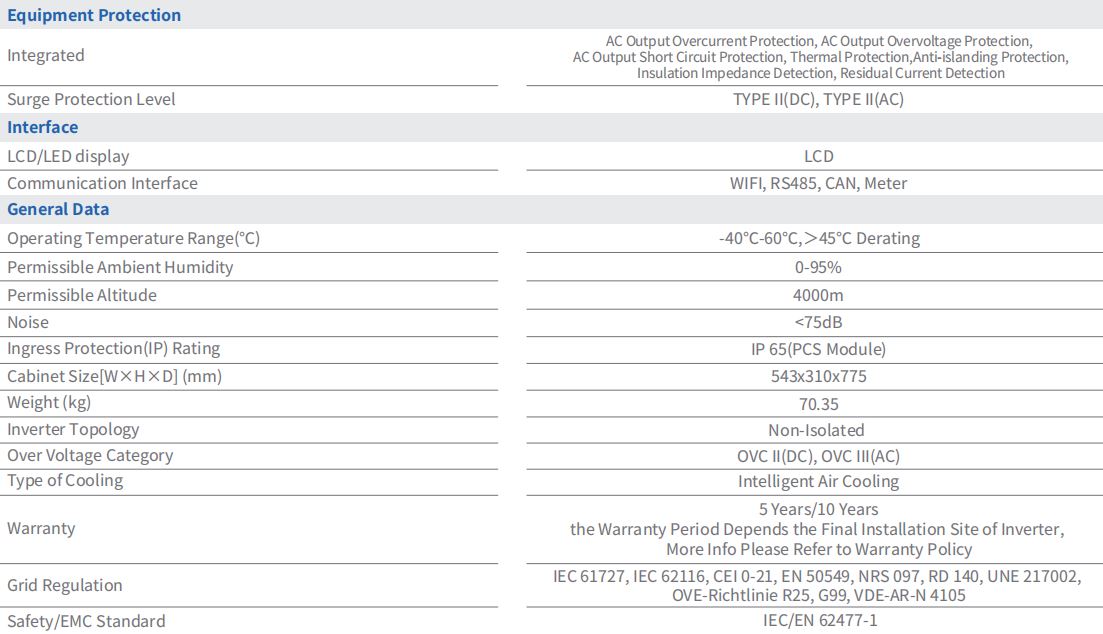

Hodnocení sdílené ochrany, rozhraní a prostředí

Ochrana zařízení je u obou modelů totožná: AC výstupní nadproudová a přepěťová ochrana, ochrana proti zkratu, tepelná ochrana, ochrana proti ostrovnímu napětí, detekce izolační impedance a detekce zbytkového proudu, sponzorná přepěťová ochrana typu II na DC i AC straně. Oba mají krytí IP65 na modul PCS, rozsah provozních teplot -40 °C až 60 °C se snížením výkonu nad 45 °C a podporují krytí výšky až 4000 m.

Komunikační rozhraní — WIFI, RS485, CAN a Meter — a LCD displej jsou na obou jednotkách stejné, takže integrace s komerční a průmyslové nastavení EZS se nemění na základě zvoleného hodnocení PCS. Záruční podmínky 5 nebo 10 let v závislosti na místě instalace se rovněž vztahují na oba modely.

Které specifikovat

Pro projekt o velikosti kolem 100kW přírůstků nebo tam, kde je třeba maximalizovat poměr pěti PCS na jednotku modulu STS, je SUN-100K-PCS01HP3 přirozeným řešením. Pro projekty, které potřebují dosáhnout stropu 2,5 MW s menším počtem jednotek PCS, nebo kde poměr čtyř PCS modulu STS pro 125kW jednotky lépe odpovídá energetickému rozpočtu lokality, je SUN-125K-PCS01HP3 lepší výchozím bodem. V každém případě lze oba modely v širším měřítku kombinovat řada velkokapacitních akumulátorů pokud jsou dodrženy limity PCS modul STS na model.
