Vysvětlení 314Ah článků: Jak Deye GE-F Series dosahuje 8 000+ cyklů

314Ah vysokokapacitní články: Jak řada Deye GE-F dosahuje životnosti 8 000 cyklů

Čísla životnosti cyklů v datovém listu baterie mají tendenci se po chvíli rozmazávat – 6 000, 8 000, 10 000, všechny leží zhruba ve stejném sousedství „dost dlouho“. To, co je ve skutečnosti odděluje, je jen zřídka samotná chemie. Fosforečnan lithný a železnatý je již léta výchozí chemií C&I. Rozdíl je v architektuře buněk: kolik článků sedí v balení, kolik proudu každý nese a jak rovnoměrně se mezi nimi šíří teplo. To je příběh za 314Ah článkem napájejícím Deye's malá řešení C&I ESS , a proto je řada venkovních bateriových skříní GE-F128/F240/F256 dimenzována na 8 000 cyklů při 0,5 C a 25 °C až do konce životnosti 70 %.

Od 100Ah do 314Ah: Méně článků, méně bodů selhání

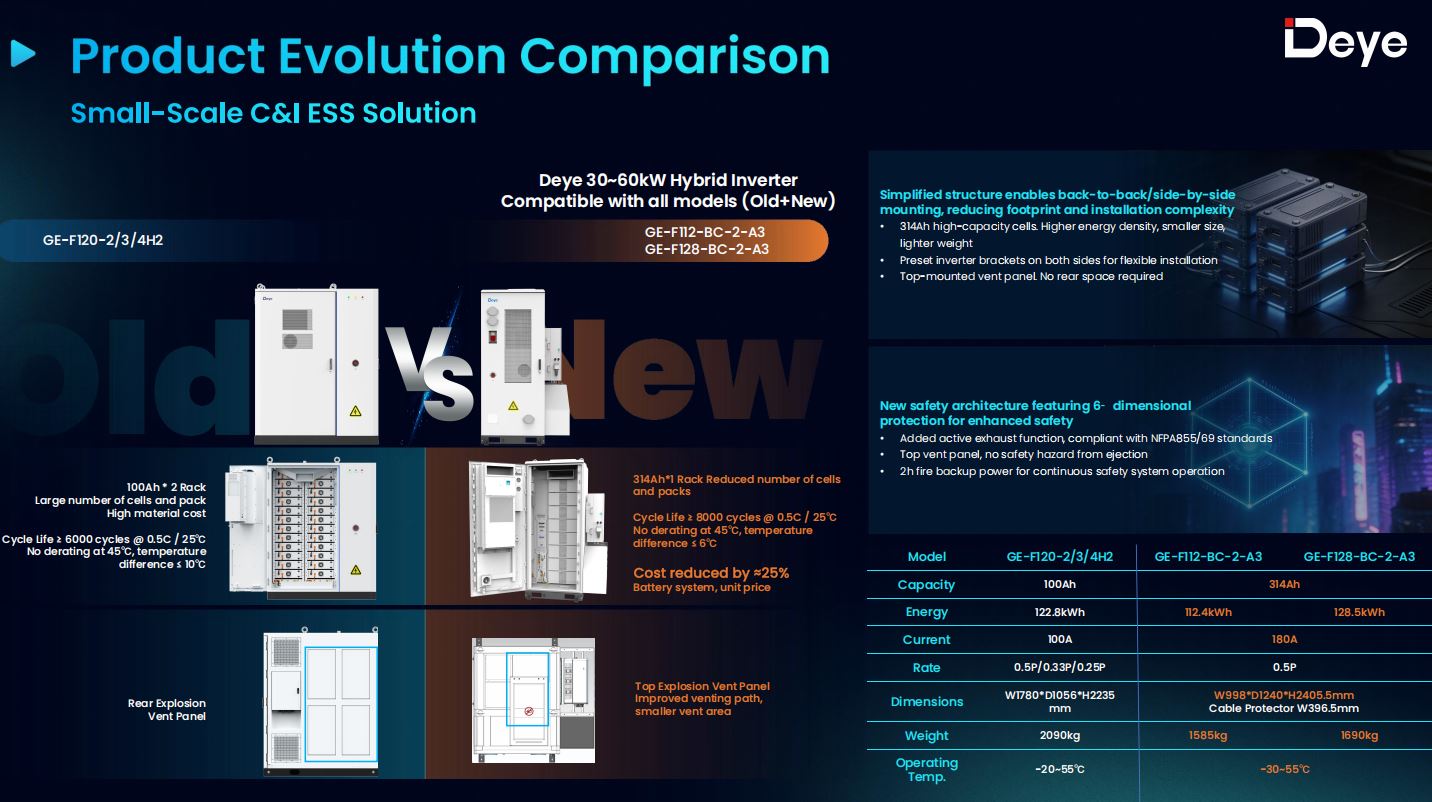

Deyeova skříň předchozí generace, GE-F120-2/3/4H2, sestavila svou sadu z 100Ah článků uspořádaných do hloubky dvou stojanů. Dosažení hodnoty využitelné energie znamenalo naskládat velké množství jednotlivě menších článků, což znásobuje počet sériových/paralelních připojení, přípojnicových spojů a svarů uvnitř sady – z nichž každý je bodem potenciálního odporu a každý bod odporu generuje teplo při zatížení.

Řada GE-F to konsoliduje do jediného článku 314 Ah na pozici, zapojeného 1P16S do modulu 51,2 V, 16,08 kWh. Skříň GE-F128 potřebuje k dosažení 128,5 kWh pouze 8 těchto modulů; GE-F256 potřebuje 16 k dosažení 257,23 kWh. Méně větších článků znamená jednodušší vnitřní kabeláž, méně spojů, které se porouchají během 10leté záruční doby, a – protože výrobní a montážní náklady na součástky počítají více než hrubá kapacita – zhruba o 25 % nižší jednotkovou cenu na platformě GE-F128 a asi o 15 % nižší na platformě GE-F240/256 ve srovnání se starší konstrukcí.

Co vlastně znamená „8 000 cyklů“.

Hodnocení není číslo z marketingového kola – přichází se specifickými testovacími podmínkami: Rychlost nabíjení/vybíjení 0,5 C, okolní teplota 25 °C, cyklování na 70 % kapacity na konci životnosti . To je průmyslový standardní způsob, jak uvést životnost cyklu, a je přímo srovnatelný s hodnocením předchozí generace článků 6 000 cyklů za stejných podmínek 0,5 C/25 °C. 33% nárůst jmenovitých cyklů při stejné rychlosti vybíjení z článku se zhruba trojnásobnou kapacitou na jednotku ukazuje na skutečně odlišný vnitřní design spíše než na volnější testovací standard.

Prakticky řečeno, při jednom úplném cyklu za den 8 000 cyklů vyjde zhruba na 21–22 let, než se sada sníží na 70 % své původní kapacity – daleko za 10letou záruční dobu skříně a dostatek místa, že většina operátorů C&I odejde nebo obnoví napájení z jiných důvodů, než je degradace baterie.

Tepelný design za hodnocením

Tvrzení o životnosti cyklu se rychle rozpadnou, pokud je balíček horký nebo nerovnoměrně, protože nerovnoměrná teplota článků je jedním z nejrychlejších způsobů, jak urychlit degradaci nejžhavějších článků v zásobníku. To je místo, kde architektura chlazení řady GE-F dělá skutečnou práci za číslem životnosti.

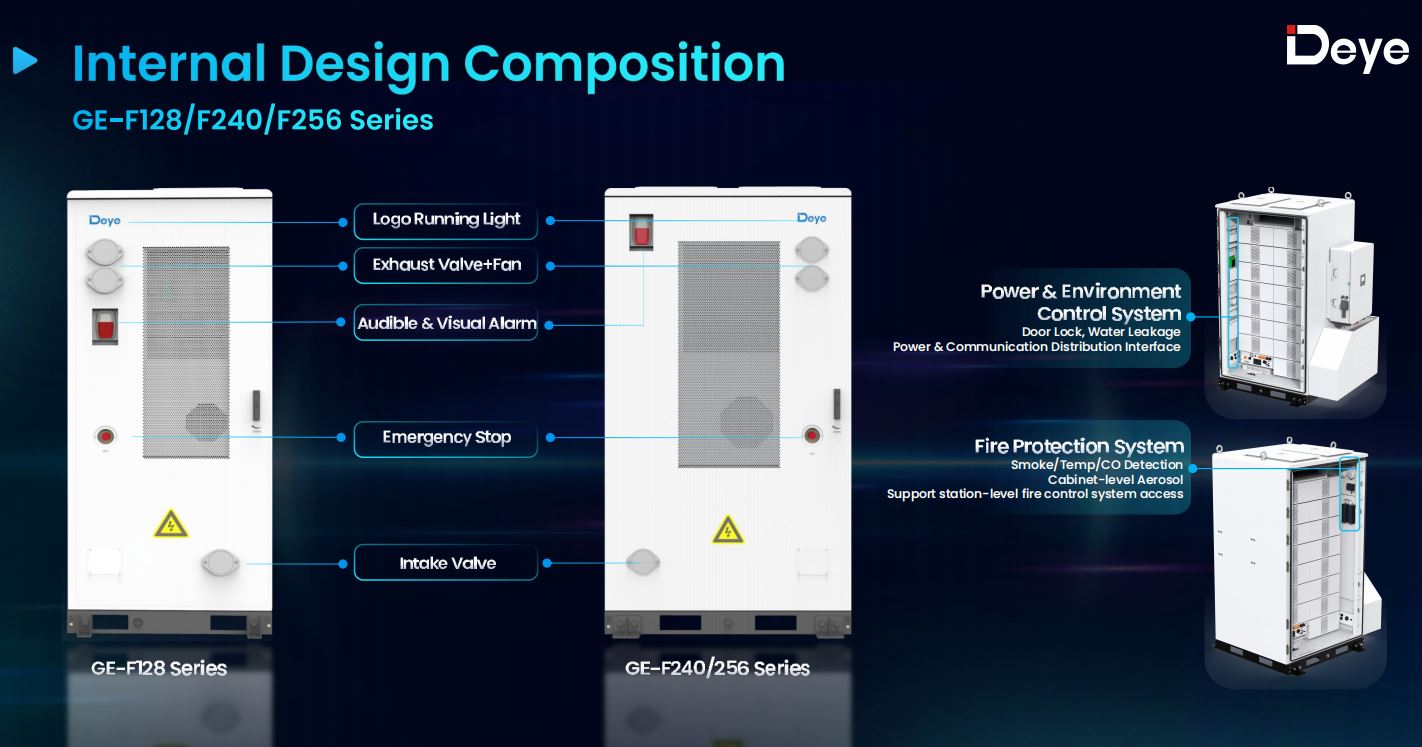

Každá skříň používá tříúrovňové – článek, modul, paket – přesně simulované vzduchotechnické potrubí, poháněné 3kW klimatizací u GE-F128 a 5kW jednotkou u GE-F240/256. Výsledkem je maximální rozdíl teplot mezi buňkami 6 °C , méně než 10°C u předchozí generace, bez snížení výkonu až do 45°C okolí. Těsnější teplotní rozptyl znamená, že každý článek v balení stárne přibližně stejnou rychlostí, spíše než hrstka horkých míst se předčasně opotřebovává a snižuje celkovou použitelnou kapacitu balení dlouho předtím, než se zbytek článků blíží ke konci své životnosti.

180A Nepřetržitý, 285A Špičkový — Bez dalšího snížení výkonu

Větší články také zvyšují strop toho, kolik proudu může smečka zvládnout, aniž by jednotlivé buňky neúměrně zatěžovaly. Každá skříň v řadě GE-F – od 112,4 kWh GE-F112 až po 257,23 kWh GE-F256 – sdílí stejnou aktuální obálku: 180A nepřetržitě, 285A vrchol po dobu 15 sekund při 20–45 °C , při provozní rychlosti 0,5P. Tato konzistence je důležitá pro návrh systému, protože to znamená, že platí stejné předpoklady nabíjení/vybíjení bez ohledu na to, zda projekt začíná s jedinou skříní GE-F128 nebo se zvětšuje na víceskříňový stoh GE-F256.

Pro srovnání, konkurenční vzduchem chlazené skříně postavené na článcích s nižší kapacitou (běžně 280 Ah) obvykle dosahují blíže k 130–140 A, s širším teplotním rozptylem článků a nižšími prahovými hodnotami bez snížení výkonu kolem 40 °C. Mezera se stane hmatatelnou na rozpálené střeše nebo nakládací rampě uprostřed letního odpoledne – jeden systém má plný jmenovitý výkon, druhý tiše škrtí.

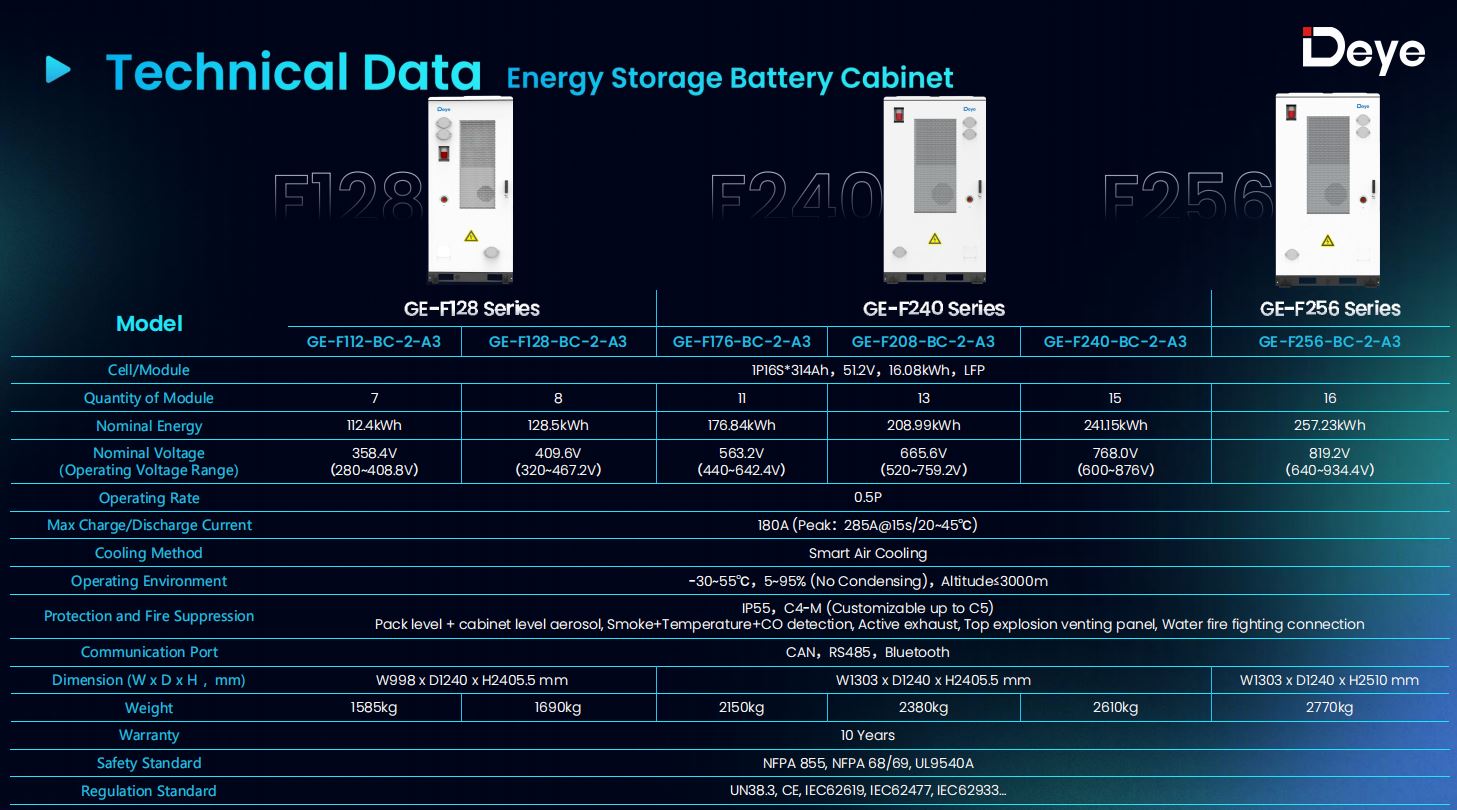

Jedna buňka, šest konfigurací skříněk

Vzhledem k tomu, že každá skříň GE-F je vyrobena ze stejného modulu 16,08 kWh, hodnocení 8 000 cyklů platí jednotně pro celou řadu, nikoli jako hlavní údaj pro jednu vlajkovou loď SKU:

• The Venkovní bateriová skříň GE-F112/128 — 112,4 kWh a 128,5 kWh, sestavené ze 7 nebo 8 modulů
• The Série venkovních bateriových skříní GE-F240/256 — pokrývající GE-F176 (176,84 kWh), GE-F208 (208,99 kWh), GE-F240 (241,15 kWh) a GE-F256 (257,23 kWh), od 11 do 16 modulů

Všech šest konfigurací má stejnou 10letou záruku a stejné certifikace UN38.3, CE, IEC62619, IEC62477 a IEC62933, takže výběr úrovně kapacity je čistě otázkou energetických požadavků místa – nejedná se o kompromis proti kvalitě článků nebo očekávané životnosti.

Co to znamená pro 10letý výpočet TCO

Hodnocení životnosti cyklu se promítá do skutečných úspor pouze v případě, že je spojeno s nižšími vstupními náklady a chladicím systémem, který skutečně dokáže splnit požadavek bez snížení zátěže v terénu – jinak je to laboratorní číslo. U řady GE-F jsou všechny tři seřazeny: architektura článků s kapacitou 314 Ah snižuje jednotkové náklady o 15–25 % v závislosti na velikosti skříně, teplotní rozptyl 6 °C chrání jmenovitý počet 8 000 cyklů před snížením degradace horkým místem a prahová hodnota bez snížení zátěže při 45 °C znamená, že jmenovitý počet cyklů je dosažitelný spíše než pouze v reálných venkovních podmínkách.

Pro systémové integrátory dimenzované na 100–300 kWh bateriový systém skladování energie pro projekt C&I tato kombinace posouvá výpočet z „která baterie je dnes nejlevnější“ na „která baterie má ještě smysluplnou kapacitu v roce 15“. Alespoň na papíře je řada GE-F postavena tak, aby na tuto otázku odpověděla příznivě.
