Venkovní skříň na baterie řady Deye GE-F128/F240/F256: Malý průvodce C&I ESS

Nové měřítko pro malé komerční a průmyslové skladování energie

Většina komerčních a průmyslových areálů nepotřebuje prostor pro baterie v megawattovém měřítku. Továrna, která provozuje špičkovou díru, nákupní centrum kompenzující poplatky za poptávku nebo farmu zálohující kritické zátěže, obvykle potřebuje někde mezi 100 kWh a 300 kWh – dost na to, aby to bylo důležité, nebylo dost na to, aby ospravedlnilo kapalinu chlazený kontejnerový systém s vlastní údržbou. Ta mezera je přesně tam, kde Venkovní bateriová skříň řady Deye GE-F128/F240/F256 je umístěna jako součást širší rodiny malé řešení C&I ESS .

Řada GE-F, postavená na lithium-železofosfátovém článku s kapacitou 314 Ah a spárovaná s hybridními invertory Deye 30–125 kW nebo modulárními jednotkami PCS, komprimuje plnou šestirozměrnou bezpečnostní architekturu, inteligentní vzduchové chlazení a až 10-jednotkové paralelní rozšíření do skříní, která se instaluje nebo bez vrtání konstrukce do.

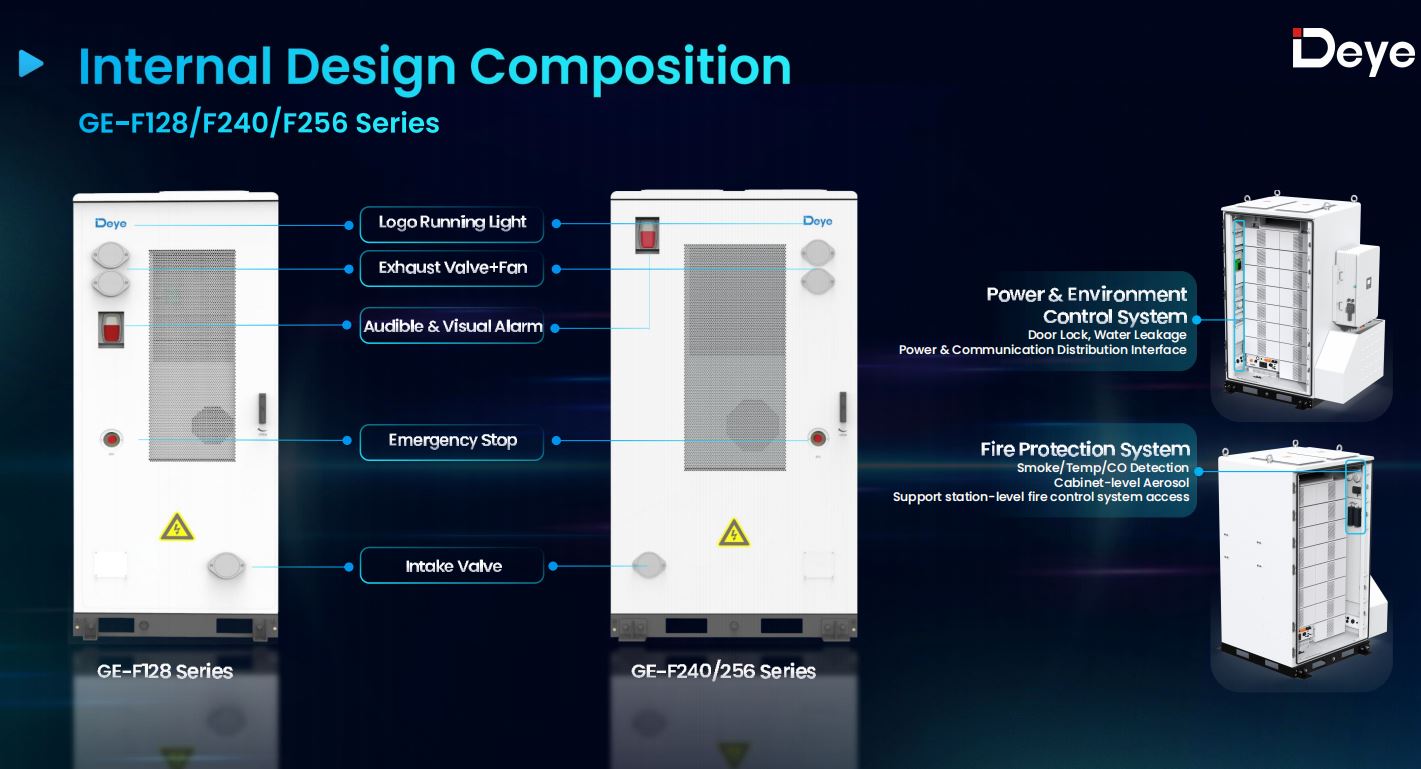

Tři skříně, jedna platforma

Série pokrývá tři fyzické velikosti skříní, z nichž každá je nabízena v několika energetických konfiguracích postavených ze stejného 16,08 kWh bateriového modulu:

• Řada GE-F128 — the Venkovní bateriová skříň GE-F112/128 , 112,4 kWh a 128,5 kWh, 7 nebo 8 modulů
• Řada GE-F240 (GE-F176 / GE-F208 / GE-F240) — součást Série venkovních bateriových skříní GE-F240/256 , 176,84 kWh až 241,15 kWh, 11 až 15 modulů
• Řada GE-F256 — také v rámci platformy GE-F240/256, 257,23 kWh, 16 modulů

Každá varianta sdílí stejnou základní buňku – sadu 1P16S 314Ah LFP s 51,2 V – která udržuje ekosystém příslušenství, komunikační protokol a bezpečnostní systémy patří v celé řadě. Provozní napětí se pohybuje od 280 V na nejmenší konfiguraci až po 934,4 V na GE-F256 a každá skříň podporuje maximální nabíjecí/vybíjecí proud 180 A se špičkou 285 A po dobu 15 sekund.

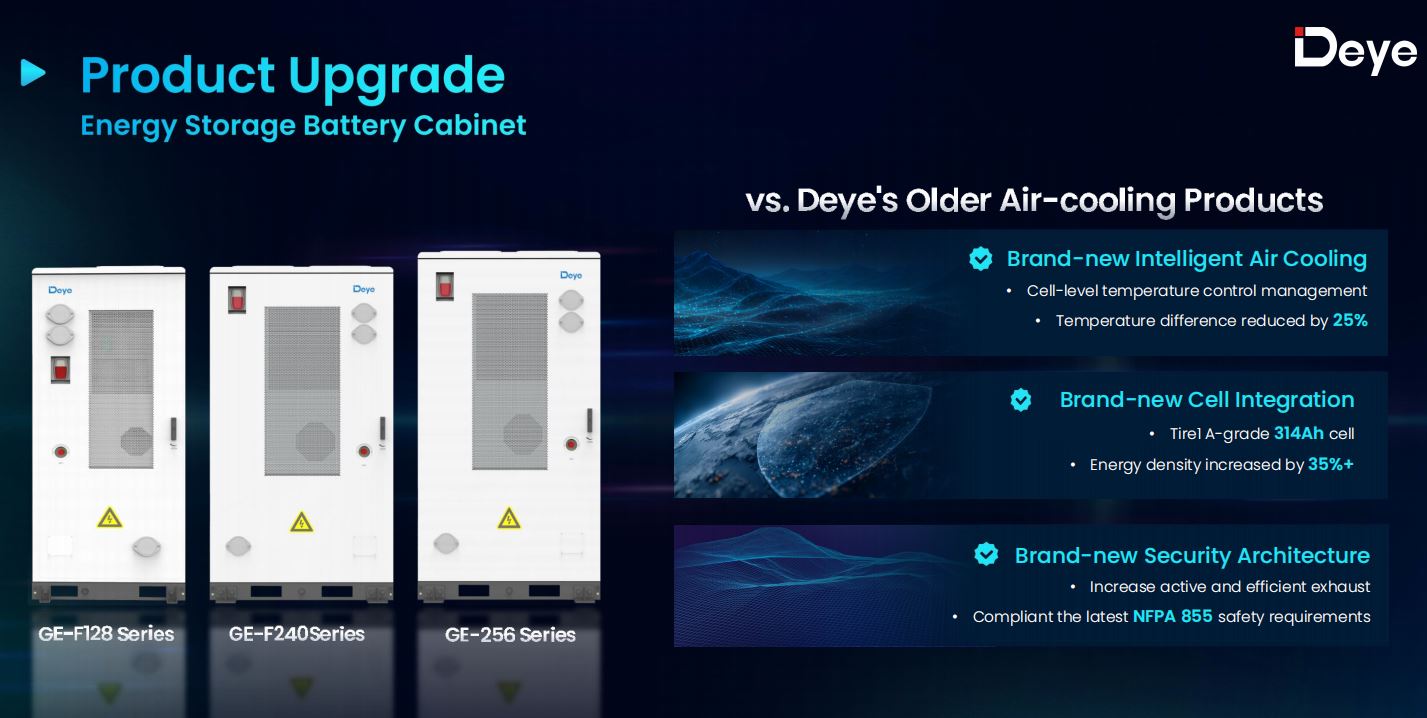

Proč 314Ah články mění ekonomiku

Přechod od předchozí generace 100Ah článku k 314Ah článku není jen zvýšením kapacity. Méně větších článků znamená méně připojení na úrovni balení, méně potenciálních poruchových bodů a jednodušší vnitřní kabeláž – což je velká část toho, proč náklady na jednotku u řady GE-F128 klesají zhruba o 25 % ve srovnání se staršími vzduchem chlazenými skříněmi Deye a přibližně o 15 % u větší platformy GE-F240/256.

Cyklistický život se také výrazně zlepšil. 314Ah článek je dimenzován pro 8 000 cyklů při 0,5 °C a 25 °C na 70 % konce životnosti, oproti 6 000 cyklům u článku předchozí generace, bez snížení výkonu při 45 °C a teplotním rozdílem mezi články udržovanými v rozmezí 6 °C – o 25 % těsnější rozptyl, než zvládal starší design.

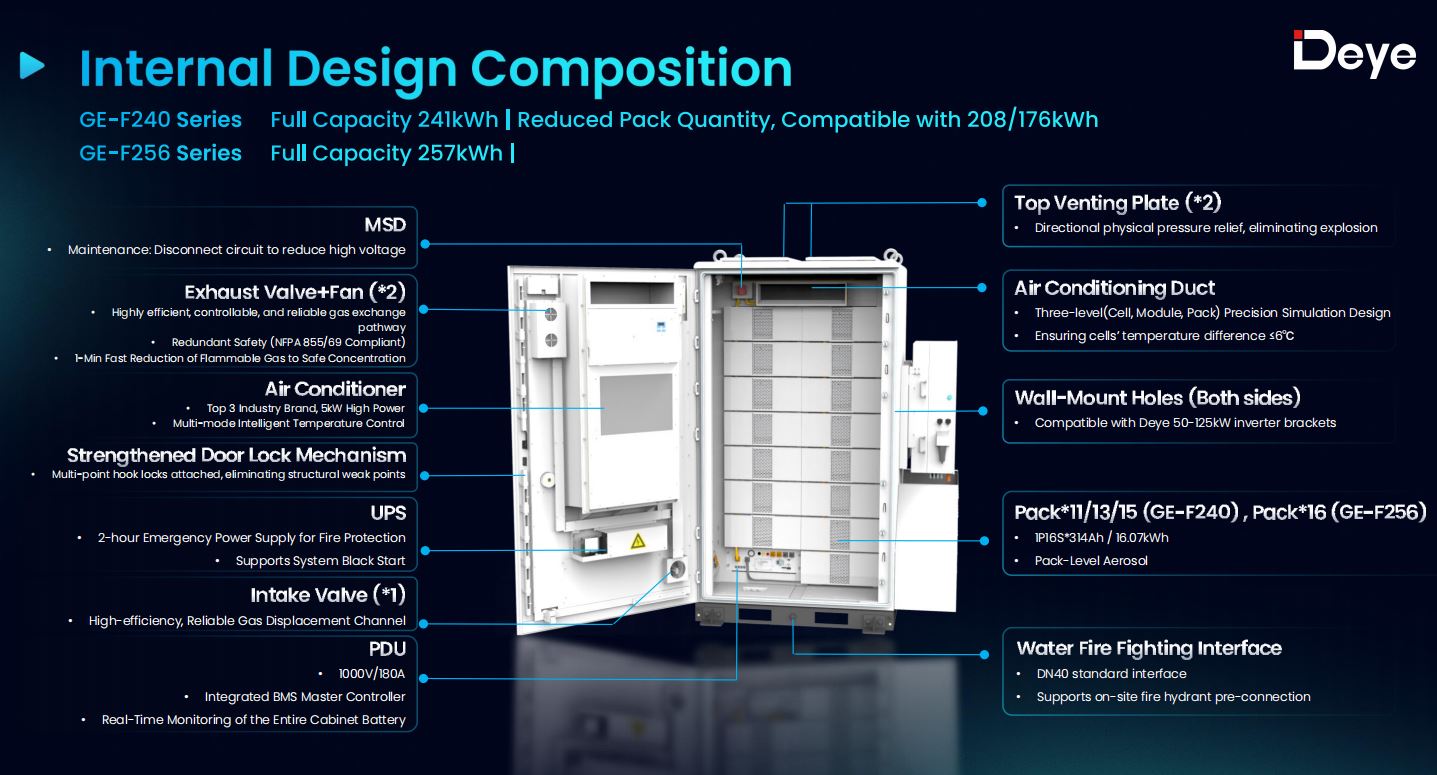

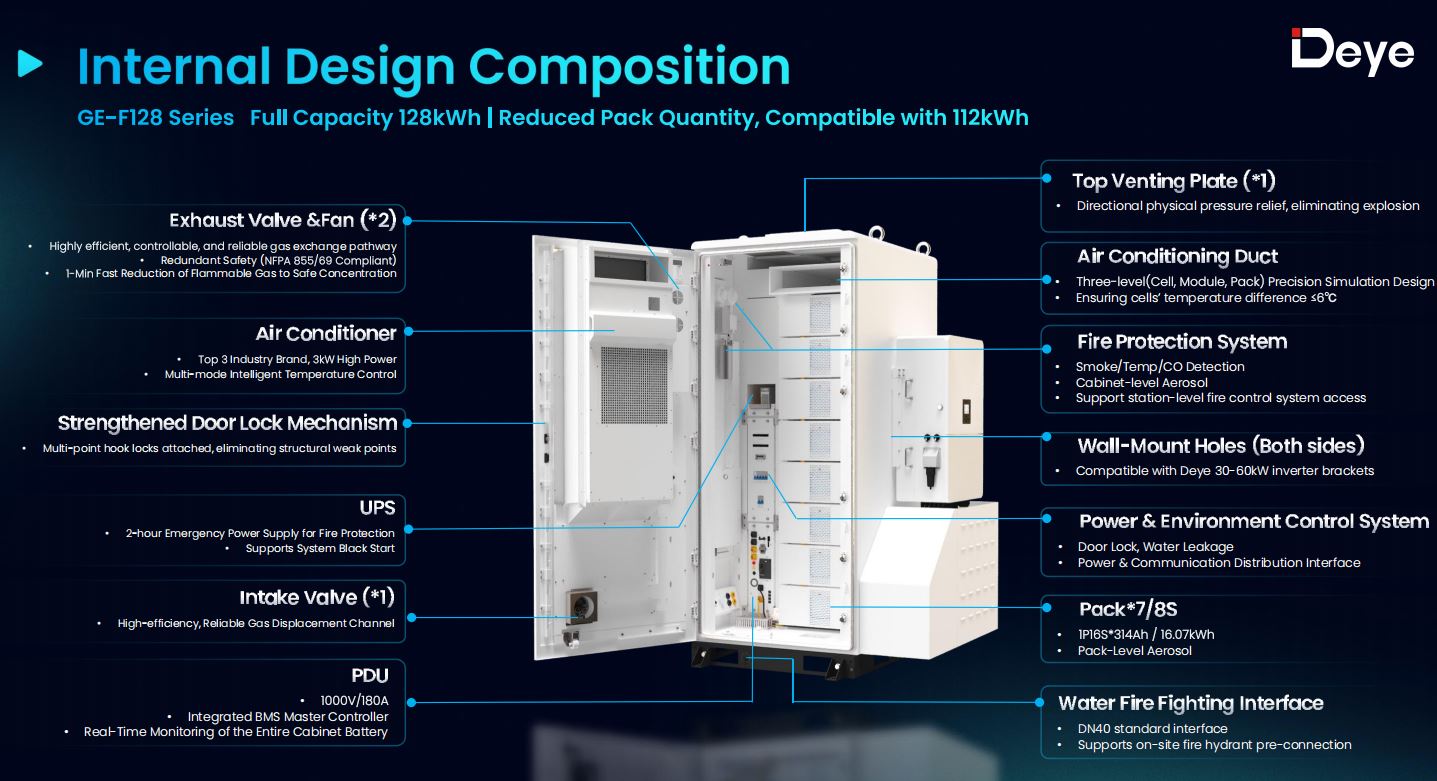

Šestirozměrná bezpečnost: D1 až D6

Bateriové skříně, které jsou luxusní udělat venku vedle nakládací rampy nebo tovární zdi, nedostávají vyhrazené protipožární místnosti, takže bezpečnostní design musí více práce sám o sobě. Deye to strukturuje do šesti vrstev, z nichž každá řeší jiný režim selhání:

1. D1 — Elektrická izolace , zabraňující šíření chyb mezi balíčky
2. D2 — Fyzická/tepelná izolace mezi buňkami a moduly
3. D3 — Aktivní odvětrání , odstranění hořlavého plynu na bezpečnou koncentraci během jedné minuty
4. D4 – Odlehčení směrového výbuchu přes nahoře namontovanou odvzdušňovací desku
5. D5 — Potlačení aerosolu na úrovni balení i skříně
6. D6 – Vodní hasicí rozhraní , standardní přípojka DN40 pro předpřipojení hydrantu na místě

Jeden detail, který stojí za to označit pro každého, kdo srovnává technické specifikace: ventilace výbuchu sedí nahoře ve skříni spíše než vzadu. To je důležité ve vedlejších instalacích k sobě nebo sebe, kde by byl zadní ventilační panel zablokován, nebo by vyžadoval zvláštní prostor, který místo mít nemusí. Skříň také nese 2hodinový nouzový napájecí zdroj podporovaný UPS, takže protipožární systém zůstává v provozu, i když je hlavní napájení přerušeno, a vyhovuje NFPA 855, NFPA 68/69 a UL9540A.

Inteligentní chlazení vzduchem bez pokuty za snížení výkonu

Chlazení vzduchem má pověst lidí, kteří se potýkají s problémy v horkém podnebí, odkud obvykle pochází argument „chlazení kapalinou pouze pro cokoliv vážného“. Řada GE-F to posouvá zpět pomocí tříúrovňového (článek, modul, sada) precizně simulovaného klimatizačního potrubí, poháněného špičkovou klimatizací průmyslové značky s výkonem 3 kW u GE-F128 a 5 kW u GE-F240/256.

je hodnoceno žádné snížení výkonu až do 45°C okolní teplota — práh, který většina vzduchem chlazených konkurentů buď nemůže zasáhnout, nebo zasáhne pouze se širším teplotním rozptylem článku. Vlastní srovnávací data společnosti Deye uvádějí několik konkurenčních vzduchem chlazených skříní na 40 °C, než dojde ke snížení výkonu, s teplotními rozdíly 8–10 °C oproti 6 °C řady GE-F. Pro instalaci na střeše nebo nakládací rampu v jižní Evropě nebo na Středním východě během léta je tato mezera rozdílem mezi plným výkonem a systémem, který se odpoledne tiše škrtí.

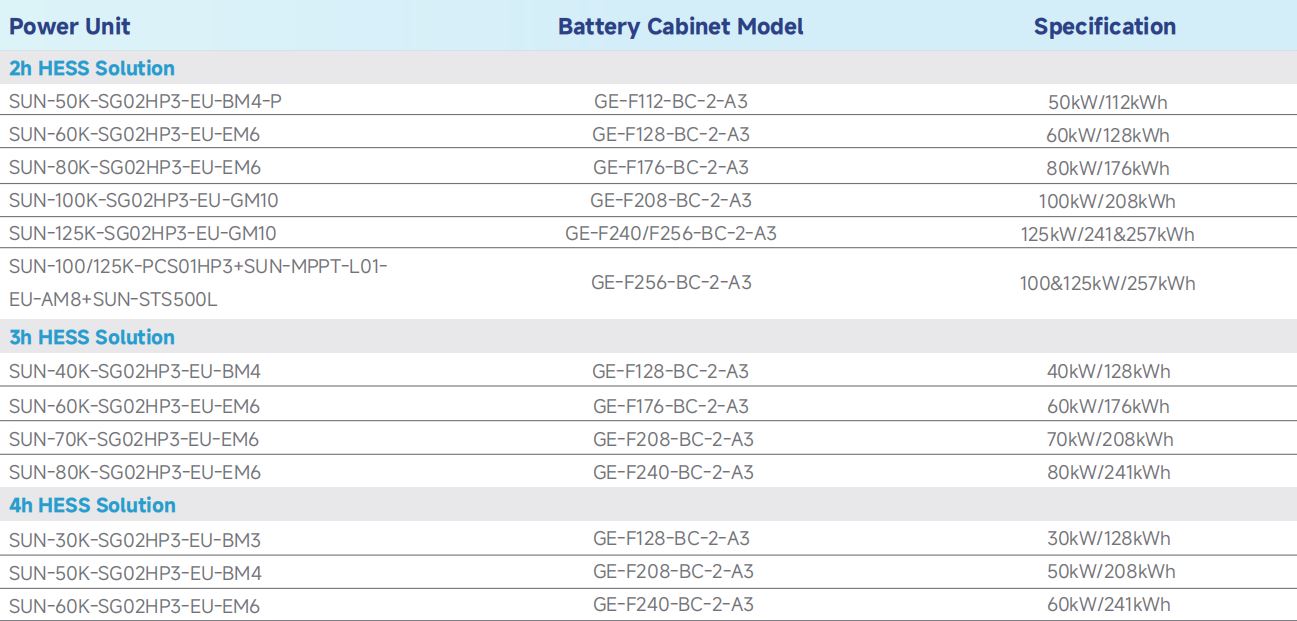

Přizpůsobení skříně k energetické jednotce

Řada GE-F se neprodává jako jeden pevný balíček – je to nabídka. V závislosti na požadované době vybíjení (2h/3h/4h) a celkovém výkonu lze stejnou skříň spárovat s různými Třífázové vysokonapěťové hybridní měniče Deye nebo pro větší GE-F240/256 s modulárním zásobníkem PCS MPPT STS:

• Řada GE-F128 páry s hybridními měniči 30–60 kW
• Řada GE-F240/256 páry s hybridními měniči 50–125 kW nebo s modulárním systémem konverze energie SUN-100K/125K-PCS01HP3

Singl Třífázový hybridní invertor SUN-60K přiřazeno k a Venkovní bateriová skříň GE-F128 , například dodává 60kW/128kWh 2hodinový systém. Vyměňte za jednotku SUN-30K za stejnou skříň a stane se z ní 30kW/128kWh 4hodinová konfigurace — hardwarová baterie, jiný pracovní cyklus, zvolený čistě přizpůsobením jmenovitého proudu měniče požadovanému vybíjecímu oknu.

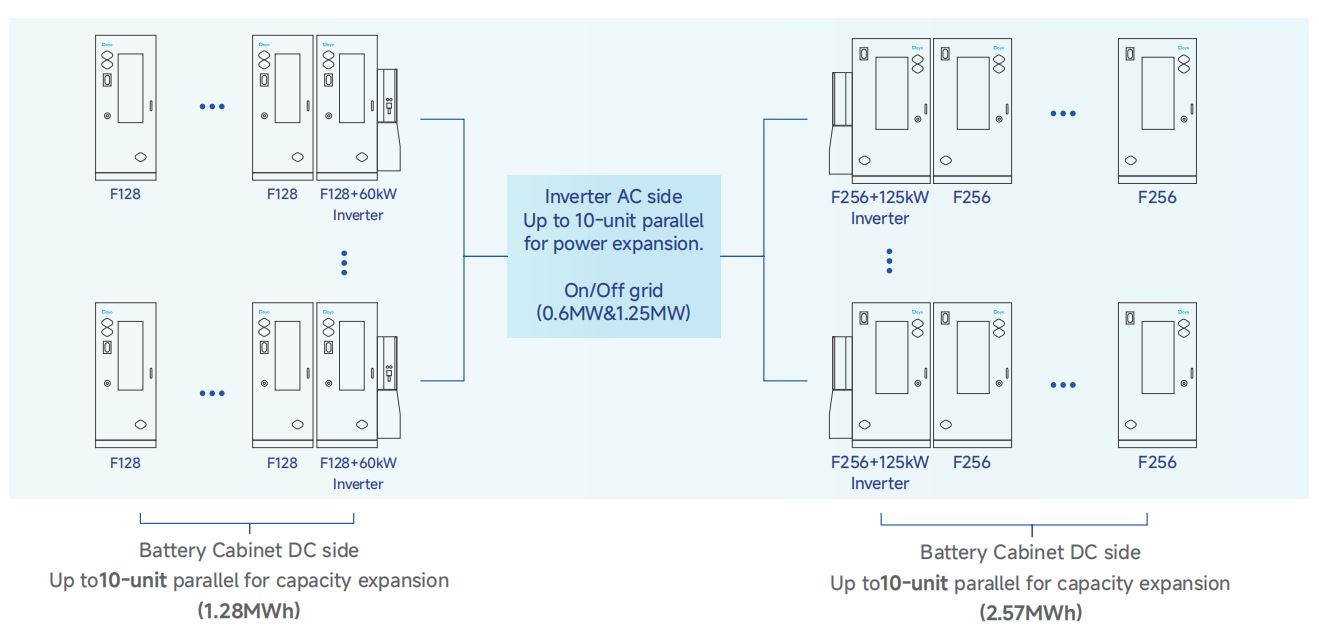

Škálování kolem jednoho kabinetu

Skříň Singl GE-F256 dosahuje maxima kolem 257 kWh, ale většina projektů C&I v průběhu času roste nebo začíná větší, než může pokrýt jedna skříň. Na straně DC až 10 skříní lze paralelně zapojit na zásobník, což přináší řadu GE-F128 na 1,28 MWh a řadu GE-F240/256 na 2,41–2,57 MWh – dost na to, aby překlenulo území chráněno vyhrazeným zařízením Deye rozsáhlé systémy BESS pro projekty, které zcela přerostou přístup modulárních skříní. Na straně AC podporující měniče Deye řady HP3 paralelní až 10 jednotek , posouvá výkon sítě on/off-grid na 0,6 MW nebo 1,25 MW v závislosti na modelu střídače.

Konstrukce měniče také podporuje dva nezávislé bateriové vstupy, což znamená, že skříně různých specifikací – řekněme stávající GE-F128 spolu s nově přidaným GE-F240 – mohou sedět na stejné pohonné jednotce, než aby si vynutily úplnou výměnu vozového parku, když je potřeba změnit kapacitu.

Instalace a vzdálená správa

Příprava staveniště je místo, kde se ve skutečnosti skrývá velká část celkových instalovaných nákladů na bateriový systém – betonové podložky, vyztužení stěn, vlastní držáky. Vnější stěna skříně GE-F má na obou stranách přednastavené montážní polohy měniče, takže držák měniče se připevňuje přímo ke skříni, aniž by však vyžadoval samostatný průzkum montáže na stěnu. Deye nabízí tři způsoby zvedání v závislosti na měniči a přístupu na místo: zvedání jeřábem/vysokozdvižným vozíkem pro jednotky 100–125 kW (~150 kg), jednoduchý zdvih řetězovým kladkostrojem pro jednotky 60–125 kW a ruční zvedání pro jednotky 30–50 kW (~80 kg).

Jakmile je systém uveden do provozu, je spravován buď lokálně přes Bluetooth/USB, nebo vzdáleně prostřednictvím platformy Deye Cloud, která zajišťuje upgrady firmwaru, plánování nabíjení/vybíjení s ohledem na dynamické tarify a monitorování v reálném čase ve více než 30 jazycích.

Kam se hodí řada GE-F

Nic z toho není zaměřeno na úložiště v užitkovém měřítku – Deye jasně říká, že kapalinové chlazení zůstává lepším řešením nad zhruba 300 kWh nebo v aplikacích s vysokým výkonem nebo C. Série GE-F128/F240/F256 se zaměřuje na prostor těsně pod tím: továrny, nákupní centra, farmy a mimo ostrovní mikrosítě-PVESS mimo síť s konfiguracemi PV byl plný kontejnerový systém s vestavěným kontejnerem přehnaný, ale baterie v obytném měřítku by nepokryla zátěž. Pro srovnání, projekty, které potřebují plně zabalený spíše než modulární přístup, se mohou podívat na Deye's bateriové systémy skladování energie pro projekty C&I nebo v případě menších jednokabinetových lokalit hybridní invertory pro ukládání energie vše v jednom .

Pro instalační techniku, který hodnotí projekt C&I o kapacitě 100–300 kWh, se praktické otázky týkají očekávané okolní teploty, požadované doby vybíjení a toho, zda je systém nalezen, že se místo později rozšíří. Řada GE-F odpovídá na všechny tři, aniž by si mezi nimi vynucovala volbu – chlazení vzduchem bez omezení až na 45 °C, doba trvání nastavená volba měniče spíše než pevná konfigurace hardwaru a paralelní expanzní cesta zabudovaná od prvního dne.
