Vysvětlení přepínání STS pod 10 ms: MS-MPPT400-2 vs MS-TS500-2

Deset milisekund, které rozhodují o tom, zda web zůstane napájen

Selhání sítě se neoznámí. V jednom okamžiku web čerpá z nástroje; další, napětí se zhroutí a každá další zátěž je vystavena mezeře, kterou nemůže tolerovat. U datového centra, chladírenského skladu nebo výrobní linky uprostřed cyklu se tato mezera musí uzavřít v řádu milisekund – ne sekund, ne „tak rychle, jak se generátor dokáže roztočit“. To je specifický technický problém, který vrstva STS (statický přenosový přepínač) řeší, a proto platforma Deye MC-L430 staví přepínání na dvou účelových skříních: MS-MPPT400-2 a MS-TS500-2, obě určené pro přenos pod 10 ms.

Tyto dvě skříně vypadají na datovém listu podobně – obě ovládají mřížku, generátor a jističe; oba vyžadují jednociferné přepínání v milisekundách – ale řeší různé problémy. Jeden kombinuje FV vstup s přepínáním v jediné skříni. Druhý je vyhrazený rozvaděč s vyšší kapacitou bez PV funkce. Správné rozlišení určuje, zda architektura přepínání webu skutečně odpovídá jeho generačnímu mixu.

Co vlastně dělá přepínač statického přenosu

Statický přepínač nepohybuje mechanicky kontaktem jako tradiční automatický přepínač. Využívá polovodičové přepínání k detekci selhání zdroje a přesměrování zátěže na alternativní zdroj dříve, než zátěž vůbec zaznamená přerušení. To je mechanismus za platformou ≤10 ms doba přepínání mezi provozem na síti a mimo síť – dostatečně rychlá, aby většina citlivých elektronických zátěží přechod vůbec nezaznamenala.

Jak MS-MPPT400-2, tak MS-TS500-2 jsou postaveny kolem stejného spínacího jádra, ale každá skříň kolem sebe rozmístí jističe jinak v závislosti na tom, co dalšího potřebuje sdílet skříň.

MS-MPPT400-2: Spínání a solární vstup v jedné skříni

MS-MPPT400-2 kombinuje dvě funkce, které by jinak vyžadovaly samostatný hardware: dvoukanálový stupeň MPPT zpracovávající až 400 kW fotovoltaického vstupu (2 x 200 kW) a stupeň STS s výkonem 400 kW přes připojení zátěže, sítě a olejového motoru. Na straně PV má maximální vstupní napětí 800 V DC, rozsah napětí MPPT 180–750 V DC a spouštěcí napětí 200 V – dostatečně široké, aby pojal řadu konfigurací stringů bez samostatného FV střídače.

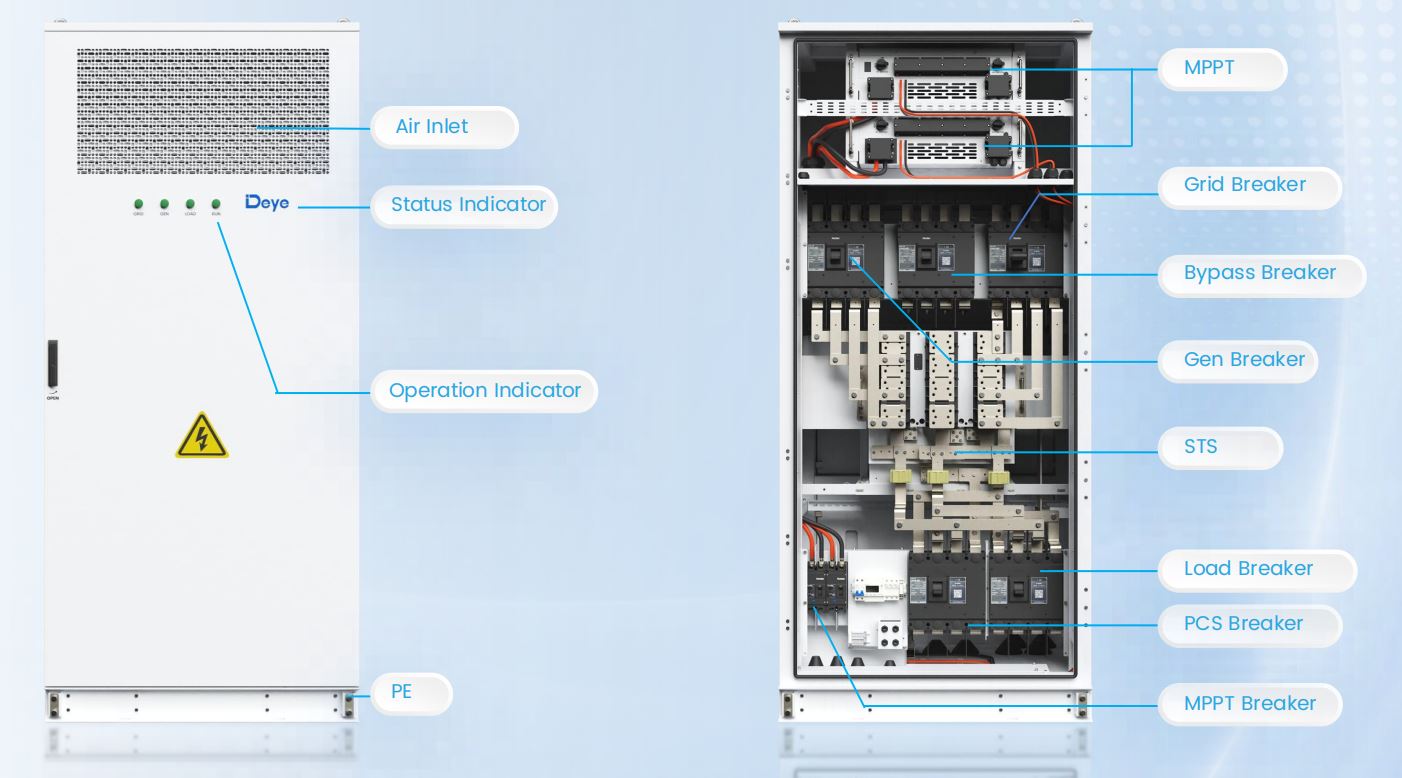

Uspořádání jističe uvnitř skříně odráží tuto dvojí roli: vyhrazený MPPT jistič a síťový jistič sedí vedle bypassového jističe, generátorového jističe, zátěžového jističe a jističe PCS – vše koordinované interní logikou STS. To je spousta spínací inteligence zabalená do jedné skříně 1000 x 1000 x 2450 mm, a to je přesně důvod, proč se tato skříň objevuje v uspořádáních se stejnosměrnou vazbou, kde FV, baterie a přepínání potřebují sdílet jeden bod AC propojení místo tří samostatných skříní.

MS-TS500-2: Vyhrazená spínací skříň pro větší zatížení

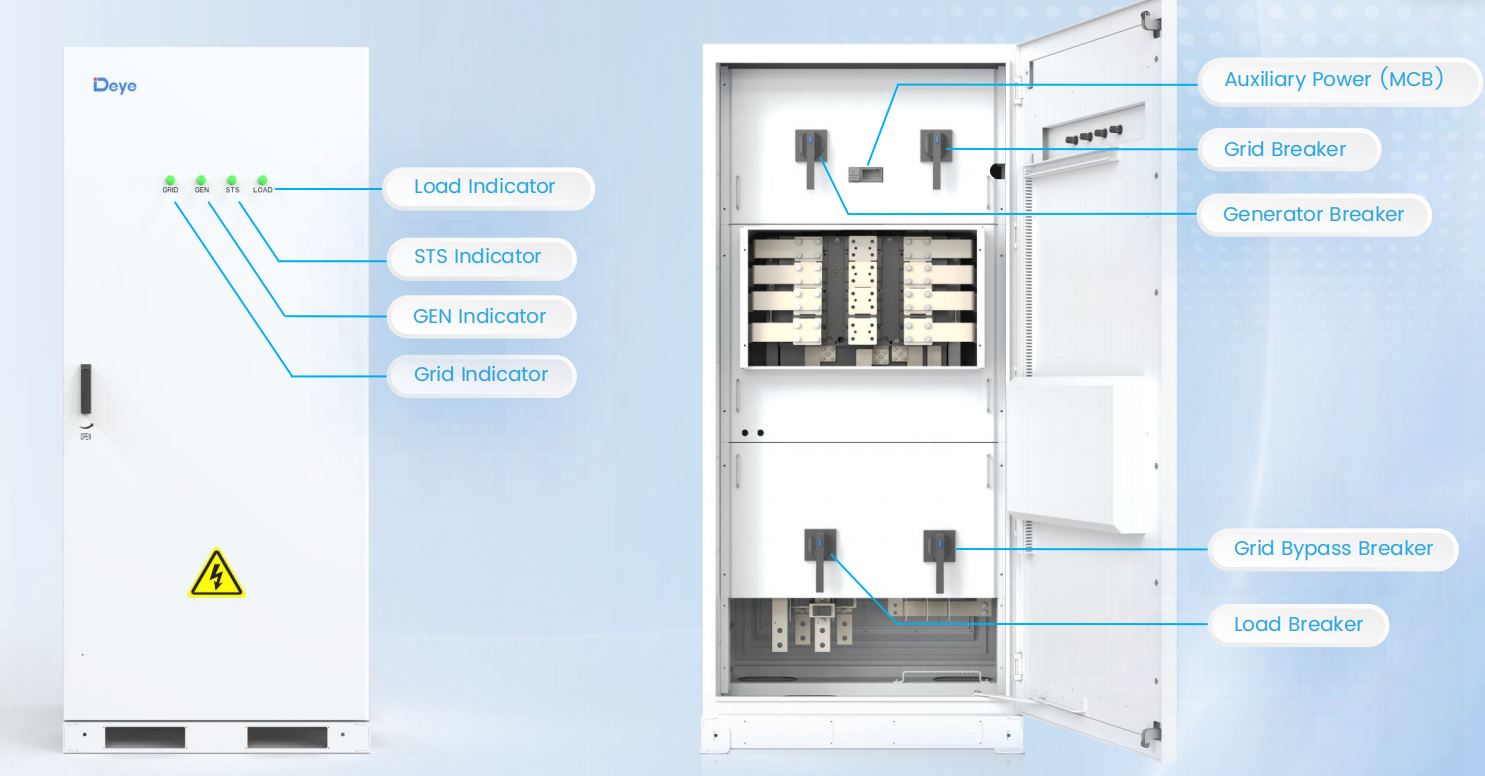

MS-TS500-2 zcela opouští funkci PV a zaměřuje se na jednu úlohu: přepínání mezi sítí, generátorem a zátěží při vyšším výkonu, než může nabídnout skříň s integrovanou MPPT. Je dimenzován na 500 kW přes připojení zátěže, sítě a olejového motoru – o 100 kW větší světlá výška než u MS-MPPT400-2 – s přípojnicí dimenzovanou na 1000A a odbočnými přípojnicemi na 200A, běžící na 1000V DC izolaci.

Praktické čtení: když je na místě již FV ovládaná prostřednictvím samostatné MPPT skříně s stejnosměrnou vazbou nebo nemá FV vůbec žádnou – například čistě záložní baterie s generátorem – MS-TS500-2 poskytuje větší spínací kapacitu, aniž by platil za FV stupeň, který by zůstal nevyužitý.

Výběr mezi nimi na základě topologie webu

Rozhodnutí obecně závisí na tom, kolik funkcí musí absorbovat jedna skříň a jakou spínací kapacitu skutečně vyžaduje zátěž. Nasazení záložního napájení chránící kritické zátěže s konfigurací skříně N≤2 obvykle spáruje bateriové skříně s MS-TS500-2 umístěným mezi bateriovou bankou koordinovanou EMS a transformátorem – v tomto konkrétním řetězci není žádné fotovoltaické zařízení, takže není důvod nosit MPPT hardware.

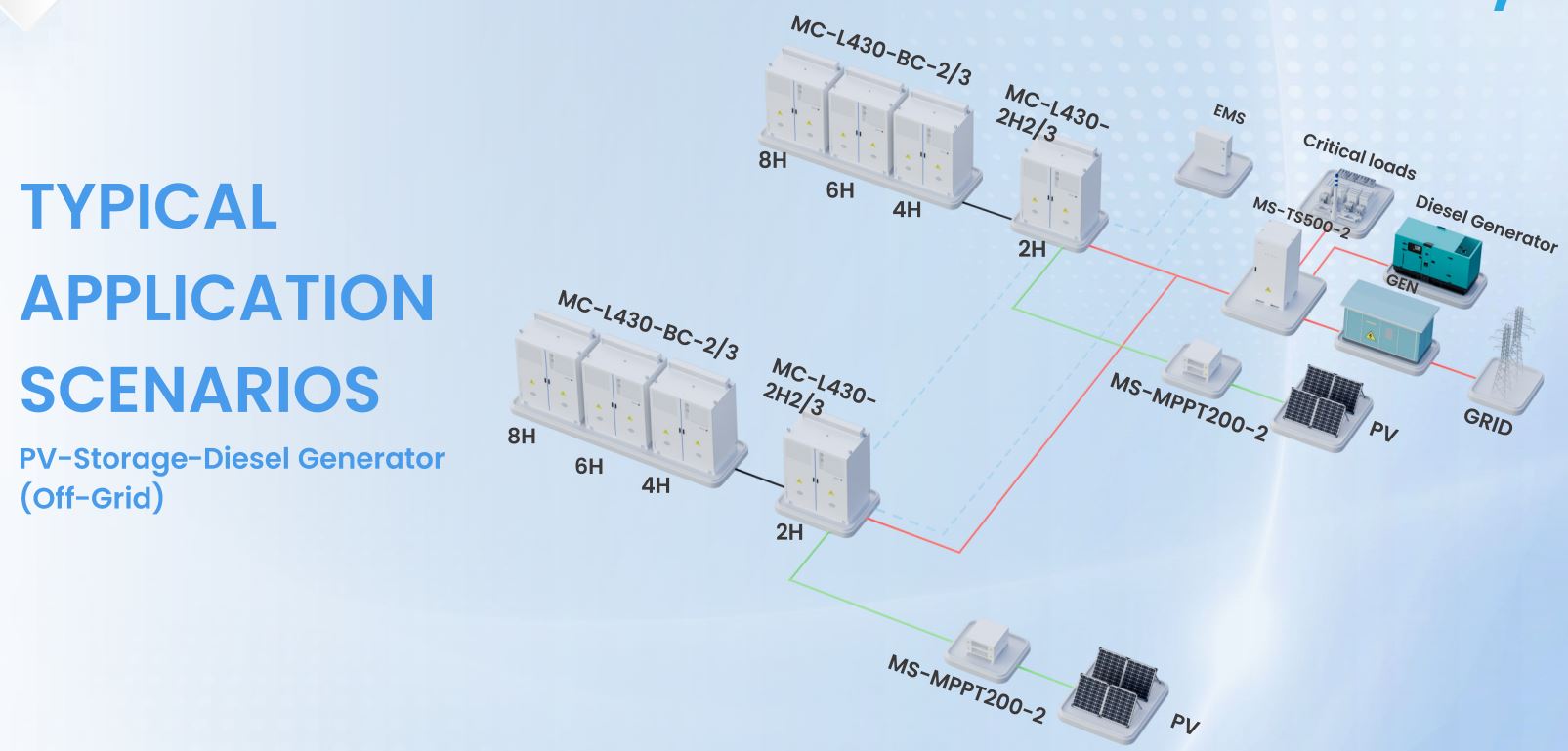

Mikrosíť PV-storage-generator, naproti tomu, má tendenci vést přes MS-MPPT400-2, protože stejně potřebuje FV vstupní stupeň a integrovaný STS znamená o jednu skříň méně k instalaci, zapojení a uvedení do provozu. V off-gridovém nasazení se vznětovým motorem zvládá stejný MS-MPPT400-2 všechny tři přenosové cesty – síť, generátor a FV napájenou baterii – z jediné skříně, takže přepínací topologie zůstává kompaktní, i když se generační mix stává složitějším.

Žádná skříň nepracuje izolovaně od vrstvy EMS. Oba hlásí stav a přijímají řídicí signály přes stejnou páteř RS485/Modbus TCP/DIDO, kterou používá zbytek platformy, což umožňuje EMS koordinovat rozhodnutí o přenosu se stavem nabití baterie a prioritou zátěže, spíše než přepínat čistě na prahovou hodnotu napětí.

Proč pod 10 ms záleží víc, než to zní

Deset milisekund je zhruba polovina cyklu při 50 Hz. Tato prahová hodnota není libovolná – je nastavena tak, aby zůstala pod průjezdnou tolerancí zařízení, které bude pravděpodobně poškozeno nebo narušeno přerušením: pohony s proměnnou frekvencí, IT zátěže podporované UPS a přesné výrobní ovladače, které považují jakýkoli výpadek napětí za poruchový stav a defenzivně se vypnou. Přepínač, který trvá 100 ms nebo dokonce 50 ms, může stále vypnout toto obranné vypnutí, i když výkon technicky nikdy zcela nezmizel.

To je také důvod, proč je spínací funkce považována za vlastní kategorii hardwaru, spíše než složená do PCS nebo bateriové skříně. Izolace do vyhrazené skříně vybavené STS – ať už je to MS-MPPT400-2 nebo MS-TS500-2 – znamená, že rozhodnutí o přepnutí nemusí čekat na logiku na straně baterie nebo synchronizaci PCS, což je místo, kde v praxi skutečně pochází číslo pod 10 ms.

Pro hlubší rozbor kanálové architektury a specifikací přepínání za touto generací hardwaru, platforma 8-kanálové rozdělení MPPT a 500 kW STS podrobněji popisuje spínací hardware. Pro týmy, které hodnotí, jak tato přepínací vrstva zapadá do plného nasazení baterie, tím širší Řada řešení C&I ESS je výchozím bodem pro přizpůsobení počtu skříní, režimu propojení a přepínací kapacity na konkrétní místo.
