F33 není vždy „falešným poplachem“: Proč záleží na fázovém proudu, AC spojce a přechodových zátěžích

Když střídač hlásí událost AC nadproudu, ale místo se o několik minut později jeví jako normální, instinkt má často podezření na obtěžující vypnutí. V praxi je lepší výchozí bod obvykle jednodušší: přečtěte si fáze, zkontrolujte, kde je připojen AC střídač, a zeptejte se, co se změnilo bezprostředně před alarmem.

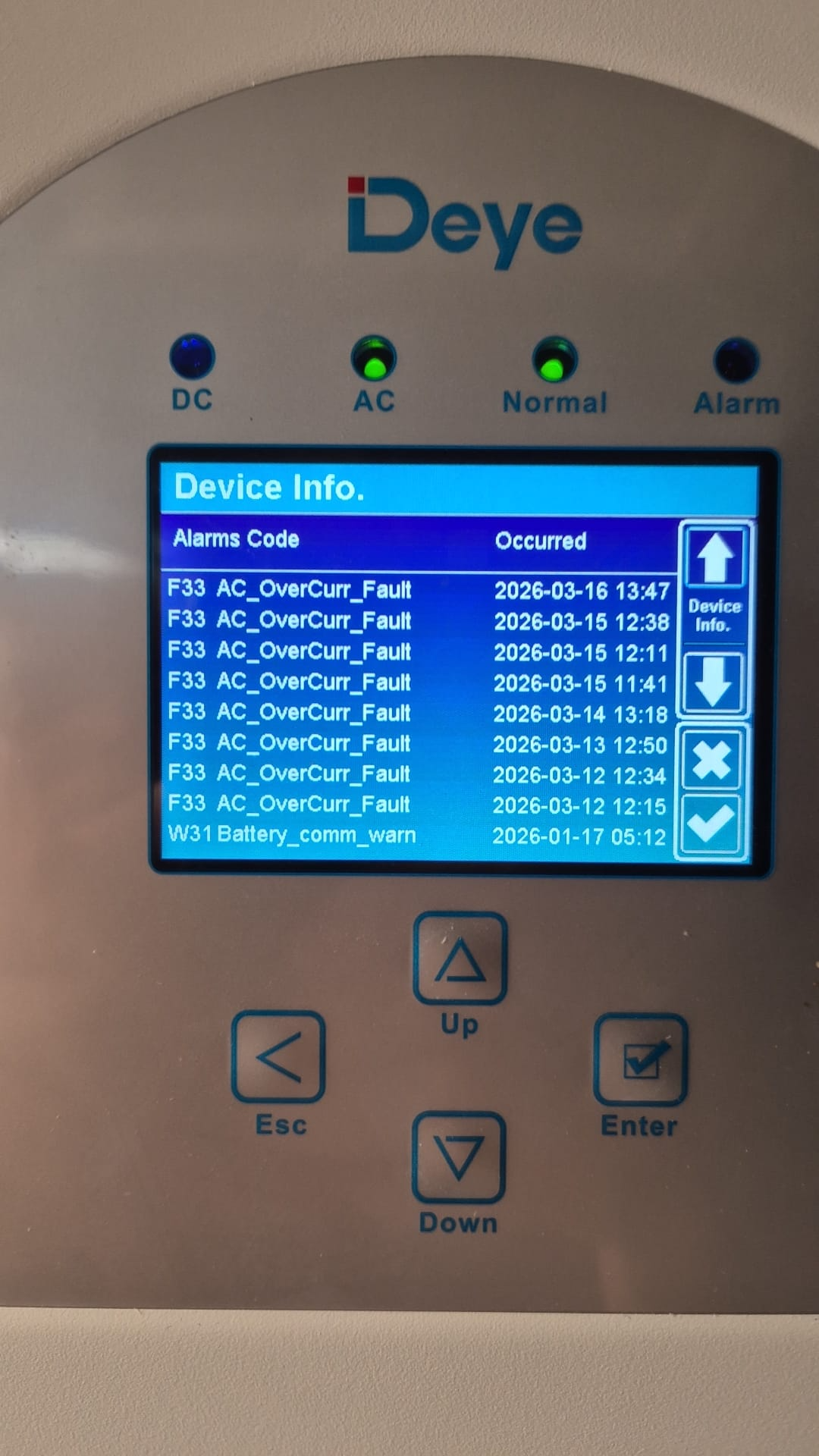

Terénní služba zřídkakdy odmění nejrychlejší předpoklad. Alarm, který se na první pohled zdá záhadný, se často ukáže jako obyčejný, jakmile je pochopena elektrická cesta. F33 do této kategorie jednoznačně patří. U některých rodin hybridních měničů Deye je kód uveden jako AC_OverCurr_Fault. U jiných rodin se číslování mírně posouvá, ale praktická lekce je v podstatě stejná: začněte na straně AC, než dojde k závěru, že stroj událost nahlásil chybně.

Tento rozdíl je důležitý, protože událost AC nadproudu je často interpretována příliš úzce. Instalatéři se mohou podívat na celkový výkon na místě, provést měření proudu v ustáleném stavu, nic dramatického nevidí a rozhodnout, že alarm nemůže být skutečný. Přesto se proud ne vždy chová čistým, rovnoměrně vyváženým způsobem, jak naznačuje hlavní údaj o výkonu. Místo může vypadat skromně v celkových kilowattech a přesto může představovat významnou zátěž na jednu fázi, zejména tam, kde se jedná o AC propojení, záložní zátěže nebo krátkodobé spínací události.

Začněte kódem, ale nezastavujte se tam

První užitečný bod je střízlivý. Číslování chybových kódů se může lišit podle rodiny měničů, takže servisní tým by měl vždy potvrdit přesný model, než bude jakýkoli jednotlivý kód považovat za univerzální. I tak však Deyeovy vlastní manuály ukazují konzistentním směrem: když střídač označí stav nadproudu na straně AC, vyšetřování by mělo začít s proudem na trase AC, nikoli ukvapeným závěrem, že na vině musí být baterie, BMS nebo FV vstup.

To může znít jako samozřejmost, ale je to místo, kde se mnoho konverzací ztratí. Jakmile baterie vypadá v historických datech v pořádku, pozornost se často přesouvá na software nebo firmware. Někdy je to oprávněné. Častěji stále nebyly řádně zkontrolovány základy: kudy proud protékal, na kterou fázi byl koncentrován a zda konfigurace systému zvyšuje pravděpodobnost této koncentrace.

Proč pozdější čtení nulového proudu dokazuje velmi málo

Běžná námitka v terénu zní uklidňujícím způsobem, ale není přesvědčivá: "Zkontrolovali jsme proud, když se projednával poplach, a byl nulový." To nám říká pouze to, jak web v tu chvíli vypadal. Neříká nám, co se stalo, když byla událost spuštěna.

Krátké nadproudové události mohou rychle přicházet a odcházet. Kompresor, čerpadlo, ohřívač, nabíječka nebo jiný střídač mohou změnit obraz během několika sekund. Pokud stav zmizí dříve, než dorazí technik, může naměřená hodnota v ustáleném stavu vypadat naprosto neškodně. Historické křivky mohou také postrádat nejvíce odhalující detaily, protože událost může být kratší než interval protokolování nebo může být vyhlazena do širšího trendu, který při zpětném pohledu nevypadá pozoruhodně.

Proto na kontextu záleží. Servisní zpráva se stává mnohem užitečnější, když zaznamenává, co se zapnulo, v jakém režimu byl systém, zda byla lokalita připojena k síti nebo pracovala přes stranu zátěže a zda se událost shodovala se známou změnou poptávky.

Nedorozumění 5 kW: celkový výkon a fázový proud nejsou totéž

Znovu a znovu se objevuje jeden řádek z pole: "Zátěž je omezena na 5 kW a 5 kW nevyrábí 22 A." Toto tvrzení je pravdivé pouze za konkrétního předpokladu, a sice že výkon je rovnoměrně rozdělen napříč třífázovým systémem. Jakmile se zátěž nebo zdroj vázaný na střídavý proud soustředí na jednu fázi 230 V, aritmetika se změní najednou.

Takže přesnější tvrzení je toto: 5 kW normálně nedá 22 A na každou fázi vyváženého třífázového systému, ale určitě může sedět v tomto rozsahu na jedné fázi 230 V. To je přesně důvod, proč jsou data na úrovni fáze důležitá. Místo může být celkově v rámci očekávání a přesto může tlačit jeden vodič mnohem silněji, než naznačuje celkový výkon.

Nejde o to, že každé čtení 22 A je přijatelné. Jde o to, že samotné číslo by nemělo být odmítnuto jako nemožné, aniž by se nejprve zjistilo, jak je moc distribuována. Ve skutečné instalaci může stringový střídač se střídavým proudem na L1 nebo velké zatížení soustředěné na L1 učinit fázový proud mnohem důležitějším než celkový počet kW.

Proč záleží na umístění AC spojky

Evropská dokumentace hybridního invertoru Deye uvádí důležitý bod, který lze snadno přehlédnout při každodenním odstraňování problémů: AC propojení lze konfigurovat na straně sítě nebo na straně zátěže a na podporovaných modelech lze port GEN použít také jako vstup Micro Inv. Tato flexibilita je užitečná zejména při dovybavení stávajícího solárního systému, ale také mění způsob, jakým se energie pohybuje instalací a jak by měly být interpretovány alarmy.

Pokud je střídač zapojený do sítě AC na straně zátěže, diskuse by se měla okamžitě přesunout od celkové výroby na místě k cestě, kterou proudí přes záložní výstup a fáze k němu připojené. Stejně tak, když je externí měřič použit pro monitorování vázané na střídavý proud, manuály společnosti Deye uvádějí, že data měřiče musí správně komunikovat s hybridním invertorem, aby byla data o spotřebě zátěže přesná. Bez tohoto kontextu se technici a zákazníci mohou dohadovat o snímky obrazovky, místo aby diagnostikovali skutečný elektrický stav.

Přečtěte si fáze, nejen celkový

Zde jsou stránky s vlastními podrobnostmi střídače často více odhalující než jeden pohled na celkový výkon. Deyeovo rozhraní zobrazuje napětí, proud a výkon pro každou fázi na straně měniče a napětí a výkon pro každou fázi na straně zátěže. Pro servisní tým to není ozdoba. Často je to rozhodující vodítko.

Třífázové systémy mohou být stále nerovnoměrné. Datasheety společnosti Deye pro nízkonapěťové třífázové hybridy uvádějí, že měnič podporuje nesymetrický výstup, a nabídky na nejnovějších modelech také odkazují na asymetrické fázové napájení. Jinými slovy, systém je postaven tak, aby fungoval v reálném světě, kde se zátěže ne vždy rozdělují úhledně. Ale stejná realita znamená, že odstraňování problémů musí být provedeno na úrovni fáze. Plochý celkový údaj může skrýt šikmou instalaci.

Lepší způsob, jak vysvětlit F33 zákazníkům

Zákazníci obvykle nechtějí lekci filozofie chybových kódů. Chtějí vědět, zda je střídač bezpečný, zda je systém správně zapojen a zda nejsou žádáni o zbytečnou výměnu dílů. Nejužitečnější odpovědí není říkat, že alarm byl určitě správný nebo rozhodně špatný. Vysvětluje, že událost AC nadproudu musí být posuzována ze skutečné proudové cesty, skutečného fázového zatížení a skutečného provozního momentu, nikoli z klidného snímku pořízeného poté.

To přispívá k lepší konverzaci služeb. Ukazuje, že vyšetřování je založeno spíše na elektrickém chování než na dohadech. Vyhýbá se také dvěma extrémům, kterým oba poškozují důvěru: odmítnout alarm jako softwarovou závadu bez důkazů nebo považovat každý nadproudový kód za důkaz hardwarové závady.

Mnoho diskusí o F33 nakonec vůbec není o záhadném měniči. Týkají se rozdílu mezi agregovaným výkonem a fázovým proudem, mezi hodnotami v ustáleném stavu a krátkodobými událostmi a mezi úhledným jednolinkovým diagramem a způsobem, jakým je instalace skutečně připojena na místě. Uzavřete tuto mezeru a případ se obvykle stane mnohem srozumitelnějším.
