Mar 27,2026Deye Inverter F55 (DC - Vysoké napětí - Chyba) Praktická analýza - Rychlé řešení problémů a náprava stejnosměrného přepětí ze skutečného případu
Přehled
F55 (DC - Volt Vysoká Fault) je chybový kód vysokonapěťové ochrany na straně DC na hybridních měničích Deye. Obvykle je způsobena nesouladem konfigurace systému a provozních podmínek, nikoli selháním hardwaru. Při spuštění střídač okamžitě přeruší vstup PV a zastaví generování PV. Tento článek rozebírá hlavní příčiny a logiku spouštění F55 pomocí tří skutečných snímků obrazovek na místě a poskytuje standardizovaný postup připravený na provoz od trasování dat až po nápravu na místě. Pokyny platí pro celou řadu bytových jednotek Deye fáze a tři fáze nízká napěťové hybridní střídače a je určen pro montážní firmy FV a O&M personál.
1. Fenomén případové chyby - Uzamčení anomálie jádra ze tří snímků obrazovky
V tomto případě rezidenční FV skladovací systém opakovaně přestal vyvážet během denních období s vysokým ozářením. Vzdálené monitorování vyvolalo alarmy. Tři na - screenshoty stránek tvoří kompletní řetězec důkazů a jasně ukazují hlavní problém:

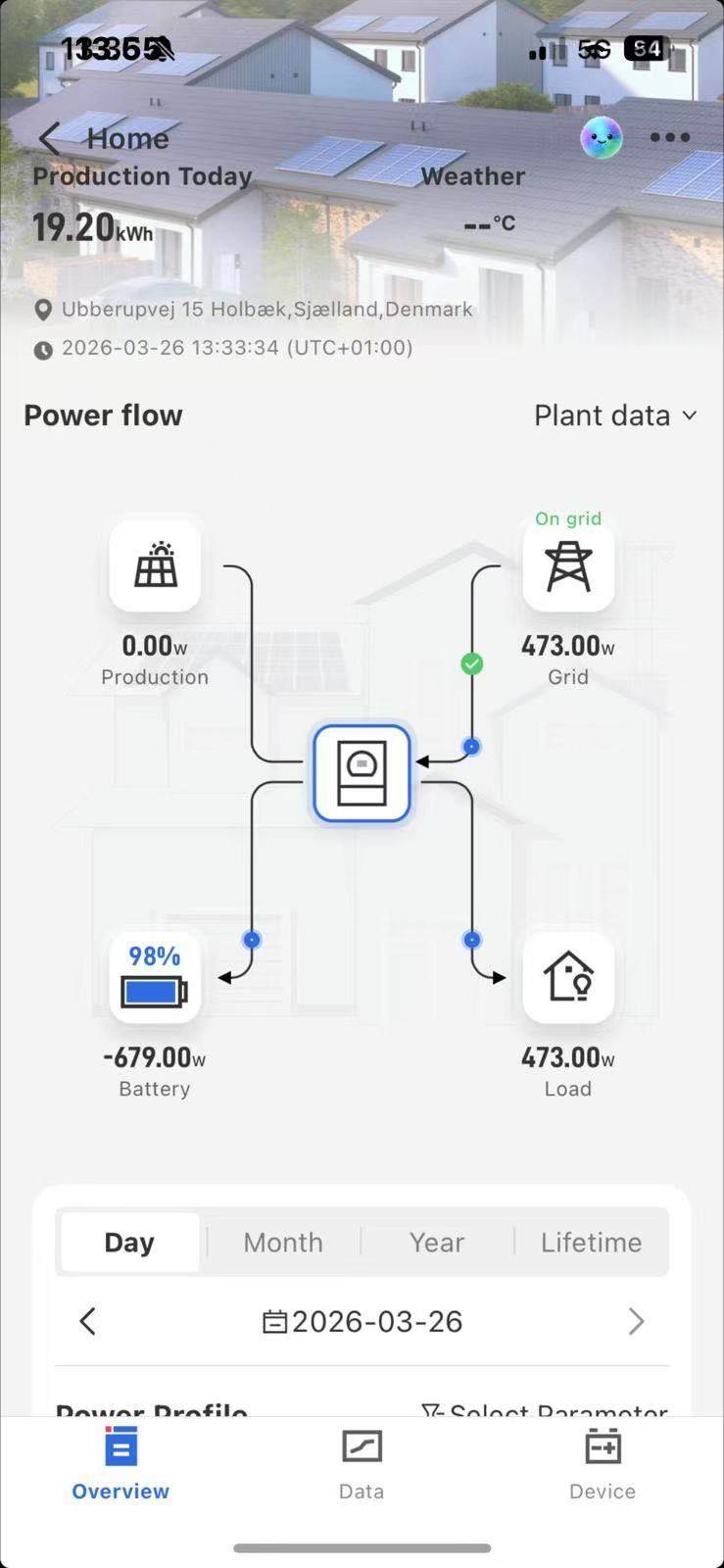

Obrázek 1 - Snímek obrazovky toku energie
Výkon výroby FV klesne přímo na 0 W. Systém zastaví výrobu FV a zcela se spoléhá na
napájení sítě plus vybíjení baterie pro obsluhu zátěže. Toto je zákazník - vnímaný příznak „žádné generace“.

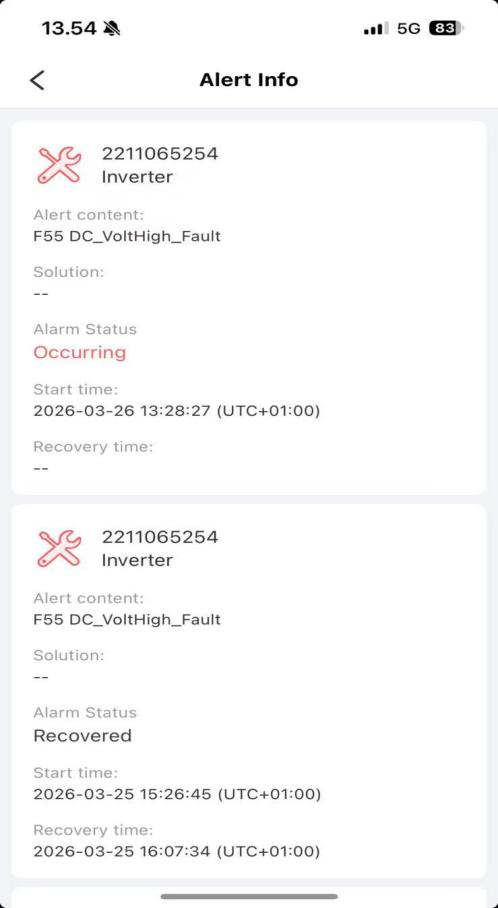

Obrázek 2 - Snímek obrazovky protokolu alarmů F55
Platforma hlásí F55 DC - Volt Vysoká - Porucha indikující přebití DC sběrnice napětí. Poruchy se vyskytují během denních maxim - periody ozáření a automaticky se vymaže, když ozáření klesne. Opakovaný vzor odpovídá typickému časování stejnosměrného přepětí.

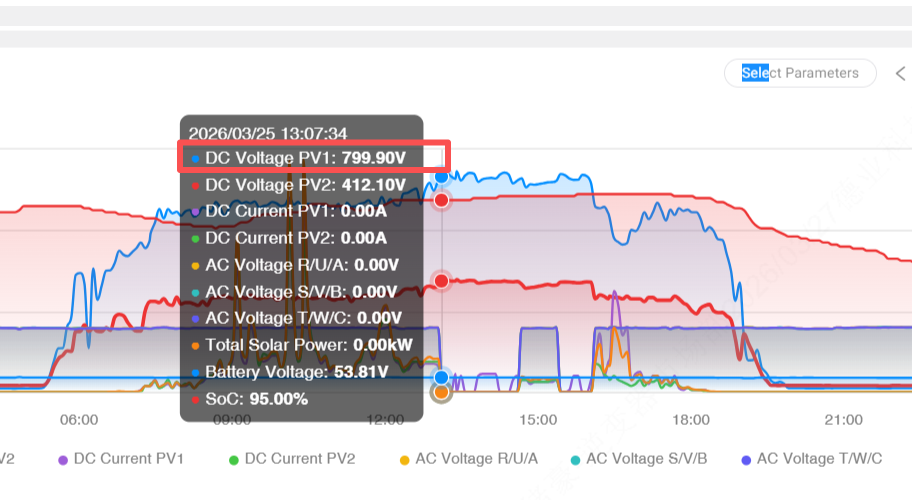

Obrázek 3 - Snímek obrazovky provozních dat
Tento snímek obrazovky je klíčem k rootu - identifikaci příčiny. Základní anomálie jsou jasné: stejnosměrné napěťové špičky PV1 na 799,90 V, PV1 a PV2 PV proudy jsou 0,00 A, SOC baterie je 95 % s napětím baterie 53,81 V a napětí na straně AC jsou všechna 0 V, což znamená, že střídač se odpojil od sítě.
Tři snímky obrazovky ukazují na závěr, že nadměrné DC - boční napětí spustilo měnič ' s ochranným působením a způsobilo zastavení výroby. Téměř plná baterie dále zhoršila stav napětí.
2. F55 Definice jádra chyby a logika spouštění případu
F55 označuje přepěťovou ochranu DC sběrnice. Střídač ' Logika ochrany zabraňuje vysokým stejnosměrným napětím poškozovat IGBT, kondenzátory stejnosměrného meziobvodu, BMS baterie a další důležité součásti. Když stejnosměrné napětí překročí nakonfigurovanou prahovou hodnotu ochrany, střídač provede ochranné akce.
Kombinací tří snímků obrazovky s chováním ochrany měniče je řetězec poruch následující a představuje typický scénář F55:
- Hlavní příčina: Řetězec PV1 obsahuje příliš mnoho modulů v sérii, takže napětí naprázdno výrazně převyšuje střídač ' s Omezení vstupu MPPT nebo DC. Snímek obrazovky ukazuje 799,90 V, což daleko přesahuje typické bezpečné limity.
- Přímé spouštění: V poledne při silném ozáření FV napětí dále stoupá a překračuje prahovou hodnotu ochrany.
- Zesilující faktor: Baterie SOC na 95 % je téměř plná a zbývá jen malá kapacita pro absorbování přebytečného FV výkonu. Přebytečná energie se hromadí na stejnosměrné straně a tlačí napětí výše.
- Ochranná akce: Střídač spustí F55, odpojí FV vstup, takže FV proudy klesnou na nulu, a odpojí se od sítě, takže střídavé napětí bude nulové. FV výkon klesne na 0 W a systém přestane exportovat.
- Automatická obnova: Když se večer sníží intenzita záření, FV napětí klesne zpět do bezpečného rozsahu, ochrana se zruší a střídač se vrátí do normálního provozu.
3. Hlavní příčiny F55 (většina nehardwarových problémů)
Na základě snímků obrazovky a terénních statistik není většina poruch F55 způsobena vadami hardwaru. Tento případ odpovídá dvěma hlavním příčinám, na které by se měly zaměřit kontroly na místě:
Tento případ je typický: počet sérií stringů PV1 je příliš vysoký, takže napětí naprázdno dosahuje 799,90 V, daleko převyšuje střídač ' s povolený vstup. Při silném ozáření se nevyhnutelně spouští přepěťová ochrana. Některé případy také vykazují nerovnováhu mezi PV1 a PV2 v typu modulu nebo počtu stringů, což způsobí, že jeden string překročí bezpečné napětí.
Vysoká battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.
Ostatní běžné ne - hardwarové příčiny
- Nesprávné nastavení parametrů, jako jsou příliš přísné limity proti zpětnému chodu, deaktivované vyhlazování napájení nebo nesprávné nastavení přerušení nabíjení baterie, které umožňuje skoky napětí.
- Problémy se stejnosměrným zapojením, jako jsou uvolněná nebo zoxidovaná spojení, která narušují snímání napětí a způsobují falešnou detekci přepětí.
4. Standardizovaný postup při odstraňování závad F55 - Nejprve dálkové, pak zap - místo
Dodržujte zásadu „nejprve vzdálené sledování snímku obrazovky, poté praktické kontroly na místě; před hardwarem zkontrolujte obvody“. Tyto tři snímky obrazovky dokážou identifikovat asi 90 % problémů a vyhnout se zbytečnému bourání.
Krok 1 - Vzdálené sledování snímku obrazovky (jádro, 5 minut k uzamčení hlavní příčiny)
Získejte tři základní snímky obrazovky z platformy a ověřte čtyři body:
- Z obrázku 2 potvrďte F55 a to, že ke spouštění dochází při vysokém ozáření, což indikuje PV - vedlejší problémy.
- Z obrázku 3 zkontrolujte FV napětí a proud. Napětí vysoko nad MPPT nebo vstupní limity s nulovým proudem poukazuje na problémy s konfigurací FV stringu.
- Z obrázku 3 zkontrolujte SOC baterie. Vysoká SOC nad 85 % ukazuje na nedostatečnou absorpční kapacitu.
- Z obrázku 1 a obrázku 3 zkontrolujte stranu AC, abyste vyloučili problémy se sítí jako příčinu vypnutí.
Krok 2 - Kontroly na PV na místě (sanace jádra)
- Odpojte PV od střídače a změřte napětí naprázdno PV1/PV2 pomocí multimetru, abyste ověřili naměřené hodnoty na snímku obrazovky.
- Přepočítejte počty stringů a zajistěte, aby napětí naprázdno bylo v bezpečných mezích za očekávaných teplotních podmínek.
- Zkontrolujte svorky PV DC, zda nejsou uvolněné nebo zoxidované, a zkontrolujte moduly, zda nejsou poškozené nebo zastíněné.
Krok 3 — Battery and parameter optimization (remove amplifying factors)
- Obnovte přerušení nabíjení baterie a další parametry baterie na výchozí hodnoty výrobce.
- Vyhněte se nabíjení během hodin špičkového ozáření, jako je 11:00–15:00, a přesuňte nabíjení na období mimo špičku, abyste zvýšili absorpční prostor.
- Přiměřeně uvolněte antireverzní/exportní limity v rámci regulačních povolenek a umožněte vyhlazování napájení pro potlačení napěťových špiček.
Krok 4 — Hardware checks (only if prior steps fail, rare)
- Aktualizujte firmware měniče a v případě potřeby obnovte tovární nastavení a překonfigurujte parametry.
- Pro kontrolu snímačů stejnosměrného napětí, IGBT a bateriového BMS kontaktujte technickou podporu Deye. Nerozebírejte měnič bez oprávnění.
5. Plán nápravy pro konkrétní případ – praktický a trvanlivý
Zaměřte se na korekci PV řetězce a optimalizaci baterie/parametrů. Všechny níže uvedené akce jsou spustitelné v poli a měly by eliminovat opakování.
- Pro odečet napětí PV1 799,90 V okamžitě snižte počet řad řetězců PV1, aby napětí naprázdno kleslo uvnitř střídače ' s povolený vstupní rozsah s bezpečnostní rezervou. Po rekonfiguraci změřte napětí naprázdno v odpojeném stavu a znovu připojte pouze tehdy, když jsou hodnoty normální.
- Ujistěte se, že PV1 a PV2 používají identické typy modulů, počty řetězců a pokud možno stejné výrobní šarže. Udržujte minimální rozdíly napětí mezi řetězci.
- Nastavte horní limit nabití baterie na úroveň, která ponechává prostor pro absorpci FV energie, například 80 %–85 % SOC.
- Umožněte omezený export do sítě tam, kde je to povoleno, aby se zabránilo hromadění stejnosměrné energie.
- Aktivujte funkce vyhlazování výkonu a omezení výkonu FV pro potlačení náhlých napěťových nebo výkonových rázů.
- Utáhněte stejnosměrné svorky na straně PV a baterie, odstraňte oxidaci a zajistěte správnou izolaci.
- Měsíčně načtěte tři základní snímky obrazovky, abyste mohli sledovat napětí FV a SOC baterie a včas zasáhnout, pokud se objeví anomálie.
7. Klíčové věci
- F55 je normální bezpečnostní ochranná akce a nemusí nutně znamenat selhání hardwaru. Většina výskytů je způsobena konfigurací FV stringů překračující limity střídače. Vysoká SOC baterie a nesprávné nastavení parametrů jsou běžné zesilující faktory.
- Rychlá diagnostika se opírá o tři snímky obrazovky: tok energie, protokol alarmů a provozní data. Tyto obrazy umožňují ve většině případů pětiminutové sledování hlavní příčiny.
- Priority nápravy: správná konfigurace FV stringu k odstranění hlavní příčiny a optimalizace parametrů baterie a střídače, aby se odstranily zesilující podmínky a zabránilo se opakování.
Akční kontrolní seznam
- Načtěte a uložte obrázek 1, obrázek 2 a obrázek 3 pro každý incident.
- Odpojte a změřte PV Voc v terénu.
- Přepočítejte a upravte počty řetězců tak, aby byly splněny vstupní limity měniče.
- Koordinujte limity nabití baterie s prodejcem baterie a povolte vyhlazení napájení.
- Dokumentujte změny a sledujte je měsíčně prostřednictvím vzdálených snímků obrazovky.
←
