Praktický průvodce instalací baterie Deye Home: Běžné chyby a řešení pro SE-F16 a RW-F16

Praktický průvodce instalací baterie Deye Home: Běžné chyby a řešení pro SE-F16 a RW-F16

1. Úvod

V technologických zprávách BBC jsou domácí systémy skladování energie často líčeny jako energeticky nezávislé „domácí elektrárny“ – střešní solární panely vyrábějí elektřinu během dne, baterie dodávají energii v noci nebo v deštivých dnech, řeší ceny elektřiny ve špičkách, kolísání sítě a dokonce i extrémní počasí. Instalace v reálném světě však zdaleka není „plug-and-play“. Nízkonapěťové lithiové baterie SE-F16 a RW-F16 (obě 16kWh LiFePO₄, nominální napětí 51,2 V) společnosti Deye (Deye, profesionální značka pro ukládání energie a invertorové měniče), při spárování s kabeláží SUN-10K-SG05LP3-EU-SM2 (10kW často navržená jako třífázové v nízkonapěťové síti), jsou skutečně spolehlivé, spolehlivé, komunikace a paralelizace. Tento článek, založený na oficiálních příručkách Deye, uživatelských fórech (jako je DIY Solar Forum) a skutečných instalačních případech, analyzuje čtyři typické problémy a jejich řešení, aby pomohl běžným majitelům domů nebo instalatérům vyhnout se nástrahám. Data pocházejí z nejnovějších specifikací produktu 2025–2026 a skutečný výkon je ovlivněn teplotou, SOC atd.

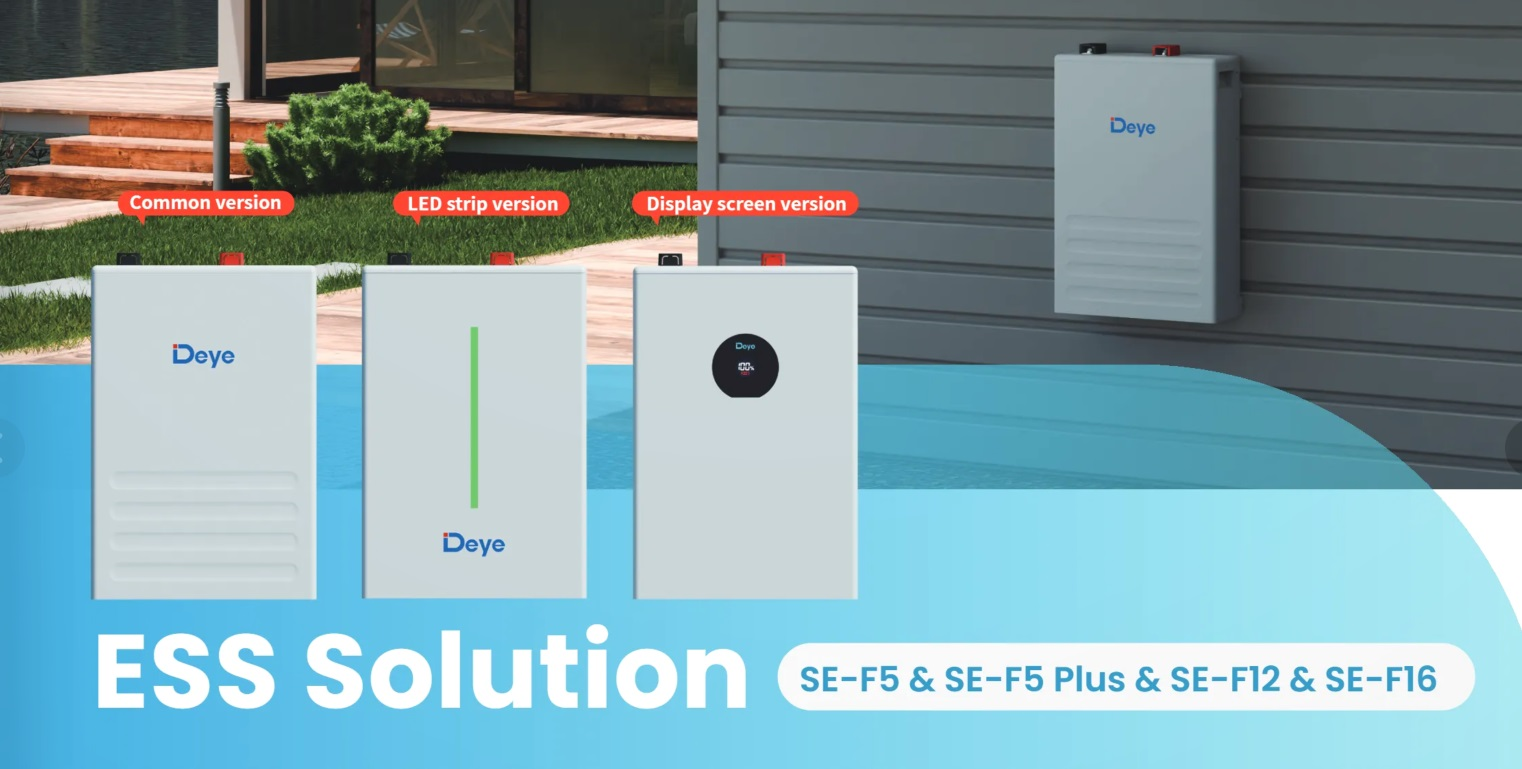

Obrázek 1 Oficiální obrázky série Deye SE-F16

2.1 Případ jedna: Chyba komunikace BMS – „Baterie nereaguje“, systém se přímo vypne

Nejčastější problémový bod: měnič zobrazuje „comm./F01-F64“ nebo LCD displej baterie hlásí „W31 Battery communication warning (PCS komunikace selhává). Německý majitel třífázové domácnosti nainstaloval jednu SUN-10K-SG05LP3-EU-SM2 dvě jednotky RW-F16; po zapnutí střídač opakovaně hlásil alarm, nezobrazovalo se SOC baterie a nabíjení/vybíjení zcela selhalo. Analýza příčin: Baterie Deye mají vestavěný BMS (Battery Management System), který komunikuje s měničem přes CAN 2.0 (port RJ45). Mezi běžné příčiny patří:

• Komunikační kabel není podle potřeby opatřen feritovým kroužkem (pro dálkové vedení se doporučuje navinout 4 závity, aby se zabránilo rušení).
• Nesprávné pořadí zapojení (CAN-H/L obrácené).
• Nesprávná sekvence zapínání (nejprve by měl být zapnut servisní spínač baterie, poté spínač BMS a nakonec měnič).
• Režim „Li-BMS“ měniče není nastaven na nativní protokol Deye (nebo je nesprávně zvolen protokol Pylontech nebo jiný protokol třetí strany).
• RW-F16 je klasický model; ačkoli SE-F16 podporuje automatické vytváření sítí, neshoda firmwaru může stále vyvolat „opakování hlavní adresy“.

Praktická řešení:

1. Po vypnutí použijte originální komunikační kabel CAT5E pro opětovné připojení bateriového portu „PCS“ k portu CAN měniče BMS.
2. Pokud je komunikační kabel dlouhý nebo je na místě silné elektromagnetické rušení, musí být nainstalován a správně navinut feritový kroužek.
3. Před paralelním připojením nabijte všechny baterie na 100 % SOC, abyste snížili rozdíl napětí a zabránili cirkulujícímu proudu.
4. Vstupte do „Battery Setup“ střídače a nastavte protokol „Li-BMS“ na nativní protokol Deye (obvykle automaticky rozpoznán nebo vyberte režim 00).
5. Standardní zapínací sekvence: servisní vypínač baterie ON → BMS vypínač ON → start střídače.
6. Pokud je stále abnormální, zkontrolujte protokol BMS prostřednictvím aplikace Deye nebo monitorovací platformy; pouze originální měniče Deye podporují online aktualizaci firmwaru baterie, měniče třetích stran nemohou tuto operaci provést.

Zpětná vazba od vlastníka: Po provedení těchto kroků se systém vrátil do normálního stavu do 10 minut a data SOC se synchronizovala v reálném čase. Manuál jasně říká: u komunikačních alarmů PCS nejprve provést diagnostiku pomocí monitorovacího softwaru a neprovozovat systém s poruchami.

2.2 Druhý případ: Paralelní nerovnováha baterie – jeden „plný“, druhý „hladovějící“

Běžné během expanze na více baterií: po paralelním zapojení dvou jednotek SE-F16 jedna pokračuje v nabíjení, zatímco druhá SOC zůstává na 60 %, což vede k plýtvání celkovou kapacitou a dokonce ke spuštění „rozdílu napětí článku“ . Polský majitel vily (4 měnič RW-F16 10kW) zjistil po paralelizaci nerovnoměrný vybíjecí proud s alarmy při špičkovém zatížení. Analýza příčin:

• RW-F16 vyžaduje zapojení IN→OUT; SE-F16 podporuje automatické vytváření sítí bez DIP přepínačů, ale nesprávná sekvence komunikačních kabelů nebo konflikt adres může stále způsobit selhání sítě.
• Baterie SOC před paralelním připojením nekonzistentní (manuál striktně vyžaduje, aby byly všechny baterie před paralelním nabitím na 100 %).
• Příliš malý průřez napájecího kabelu nebo nedostatečný moment připojení (doporučeno 2/0 AWG, standardní točivý moment 24,5 Nm).
• Maximální nabíjecí/vybíjecí proud měniče není nakonfigurován podle celkové kapacity baterie: SUN-10K-SG05LP3-EU-SM2 maximální nabíjecí/vybíjecí proud 240A, jednorázový trvalý vybíjecí proud RW-F16 160A.

Praktická řešení:

1. Před paralelním zapojením plně nabijte každou baterii na 100 % SOC samostatně a nechte je stát 24 hodin, aby byla zajištěna konzistence napětí.
2. Komunikační kabely musí být striktně zapojeny do sériového zapojení IN→OUT; jedna jednotka podporuje až 32 paralelních jednotek s celkovou kapacitou až 512 kWh.
3. SE-F16 nevyžaduje žádné nastavení DIP přepínačů; Paralelní režim RW-F16: Režim 1 pro měniče ≤15kW, Režim 2 pro měniče >15kW.
4. V nastavení střídače „Battery Setup“ povolte paralelní režim, správně nastavte celkovou kapacitu a maximální nabíjecí/vybíjecí proud; Jednorázový trvalý proud RW-F16 se doporučuje omezit na 160 A, aby se zabránilo přehřátí (vestavěný jistič 125 A poskytuje dodatečnou ochranu).
5. Monitorujte napětí jednotlivých článků baterie a rozdíl teplot v reálném čase prostřednictvím cloudové platformy nebo aplikace Deye; okamžitě zkontrolujte kabely a připojení, pokud rozdíl napětí překročí 0,5V.

Výsledek: Po opravě majitel dosáhl vyváženého nabití/vybití baterie a rovnoměrného rozložení proudu, což zvýšilo míru vlastní spotřeby systému o 30 %. Manuál výslovně varuje: v paralelním režimu, pokud nepřetržitý proud jedné baterie překročí limit, může to způsobit přehřátí nebo dokonce bezpečnostní rizika

.

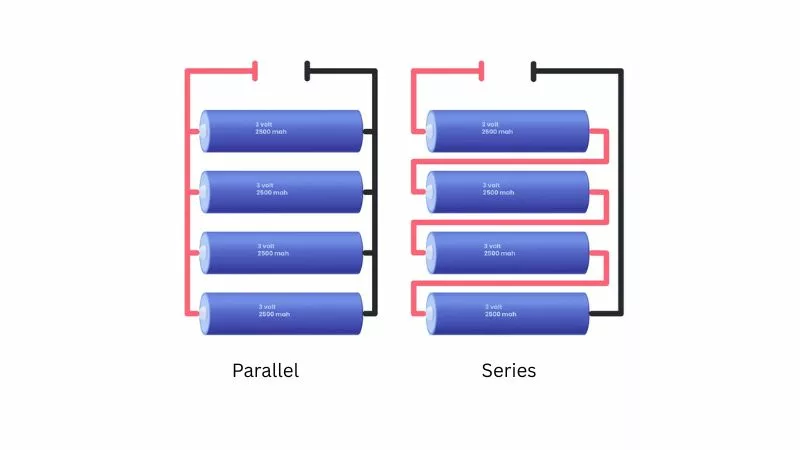

Obrázek 2 Schematické schéma principu paralelního vs. sériového zapojení baterie

2.3 Případ 3: Uzemnění a DC porucha — F22/F56 Alarm, bezpečnostní riziko

Po instalaci SUN-10K-SG05LP3-EU-SM2 se často hlásí F22 (možné uzemnění nebo abnormální stejnosměrné připojení) nebo F56 (příliš nízké napětí stejnosměrné sběrnice). Francouzský instalátor narazil na občasné „offline“ problémy při nástěnné montáži RW-F16; střídač zobrazuje abnormálně nízké napětí baterie (skutečné napětí baterie 51 V normální). Analýza příčin:

• Připojení uzemnění nespolehlivé (kryt střídače a baterie musí být řádně připojeny k ochrannému uzemnění PE).
• DC kladný/záporný krouticí moment kabelu neodpovídá standardu (24,5 Nm) nebo je polarita obrácená (může přímo poškodit měnič).
• RW-F16 má vestavěný dvoupólový jistič 125A, trvalý vybíjecí výkon SE-F16 až 230A; když je okolní teplota nižší než 0 °C, BMS baterie zakáže nabíjení a spustí ochranu.
• Proudový transformátor CT nainstalovaný ve špatném směru (v režimu nulového exportu musí šipka ukazovat na stranu zátěže).

Praktická řešení:

1. Před instalací se ujistěte, že všechny stejnosměrné kabely splňují požadavky na krouticí moment, přísně rozlišujte kladné a záporné póly a nikdy je neotočte.
2. Kryt střídače a kryt baterie musí být spolehlivě uzemněny ke stejnému bodu PE, aby se vytvořilo ekvipotenciální spojení.
3. Zkontrolujte protokol střídače „System Alarms“; F22 je většinou způsobeno uvolněnými spoji – vyřešíte je dotažením.
4. Připojte teplotní senzor ke správnému portu; vyvarujte se chybnému nastavení režimu olověných baterií.
5. Upněte proudový transformátor CT na odpovídající fázové vedení se šipkou směřující k zátěži; třífázový systém musí plně pokrýt L1/L2/L3.

Po opravě byly alarmy odstraněny a funkce bezproblémového přepínání UPS systému fungovala normálně. Zprávy související s BBC poukázaly na to, že špatné uzemnění je jedním z nejskrytějších bezpečnostních rizik v domácích systémech skladování energie.

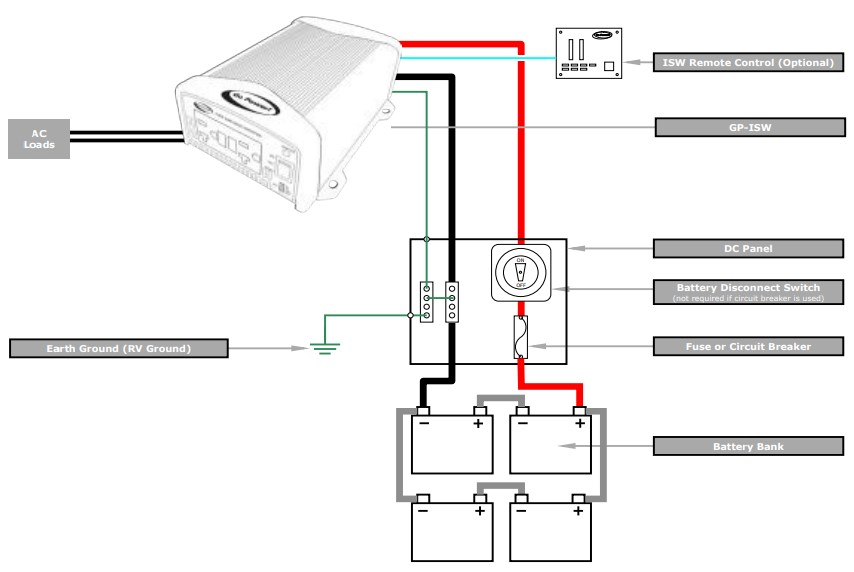

Obrázek 3 Kompletní schéma zapojení DC strany střídače a uzemnění (PE/zemnění)

2.4 Čtvrtý případ: Selhání nabíjení/vybíjení během doby používání (TOU) a zámek horního limitu nabíjení

Když je střídač nastaven na časové úseky špičkové ceny elektřiny, baterie se nenabíjí podle plánu nebo se nabíjí pouze do maximální výše 80 %. Nizozemský uživatel při párování SE-F16 zjistil, že během nočních cenových období nedocházelo k nabíjení, zatímco přes den se abnormálně zobrazovalo „vybíjení baterie“. Analýza příčin:

• Chybně aktivovaná možnost „Aktivovat baterii“ (tato funkce je určena pouze pro obnovu baterie při nízké SOC; během normálního provozu musí být deaktivována).
• Komunikace BMS je nestabilní, takže střídač nemůže získat skutečná data SOC.
• Firmware baterie RW-F16/SE-F16 podporuje upgrade pouze na měničích Deye; smíchání se zařízeními třetích stran, jako je Victron, snadno způsobí abnormální zobrazení toku energie.

Praktická řešení:

1. V nastavení střídače „Battery Setup“ deaktivujte funkci „Activate Battery“.
2. Povolte „Grid Charge“ a správně nastavte TOU období špičky-údolí (např. noční 00:00-06:00 zpoplatnění za nízkou cenu).
3. Nejprve vylučte problémy s komunikací BMS (viz případ jedna).
4. Při míchání s měniči jiných výrobců přepněte do manuálního napěťového režimu nebo kontaktujte Deye pro potvrzení kompatibility protokolu.

Poté, co uživatel použil opravu, systém striktně dodržoval strategii peak-valley a náklady na elektřinu se výrazně snížily.

Obrázek 4. Správné schéma instalace proudového transformátoru CT

3. Průvodce předcházením nástrahám: Profesionální instalace zůstává nezbytností

Deye SE-F16 (kompaktní konstrukce, vysoký proudový výstup, vyšší stupeň ochrany) a RW-F16 (vestavěný jistič, klasická instalace na stěnu) jsou oba vyspělé rezidenční produkty s životností 6000 cyklů a více než 90% účinností zpáteční cesty. Je však vysoce vyžadována profesionalita instalace: musí ji provádět profesionální personál, přísně dodržující normy točivého momentu uvedené v příručce, rozsah provozních teplot (nabíjení 0-55 °C) a komunikační specifikace. Většina instalačních chyb pochází z nestandardních operací – výběr kabelu nesplňující požadavky, chaotická sekvence zapínání nebo neprovedení vyvážení před paralelním připojením. Praktická doporučení:

• Dokončete úplnou simulaci systému a ladění před instalací.
• Pravidelně kontrolujte verzi firmwaru a provozní protokoly prostřednictvím aplikace Deye.
• Přestože dodávky do evropských skladů jsou efektivní, přesto se doporučuje vybrat si místní certifikované instalační firmy.
• V extrémním počasí se zaměřte na sledování teploty baterie, abyste se vyhnuli častému spouštění ochrany BMS.

Technologie skladování energie, jak je popsána ve zprávách BBC, se přesouvá z profesionálních scénářů do běžných domácností. Pro skutečné dosažení energetické nezávislosti domácnosti je však standardizovaný provoz během fáze instalace často důležitější než samotný produkt. Pokud narazíte na závady, nejprve se podívejte do oficiální referenční tabulky závad Deye nebo kontaktujte oficiální technickou podporu. Po řádném odladění může tato řada baterií fungovat stabilně po dobu více než 10 let a stává se spolehlivou záložní jednotkou zelené energie pro domácnost.
