Technické srovnání modelů hybridních měničů Deye: SUN-8K-SG02LP1-EU-AM2 vs SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

Ve vyvíjejícím se prostředí solární energie hraje design invertorů klíčovou roli v celkové účinnosti systému, bezpečnosti a použitelnosti. Tento článek poskytuje podrobné technické srovnání tří modelů hybridních invertorů Deye 8kW — SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU a SUN-8K-SG05LP1-EU-SM2 — které pomáhá projektantům a instalačním technikům systému při výběru nejvhodnější možnosti.

Pokud potřebujete zakoupit související produkty, prohlédněte si náš katalog měničů nebo nás kontaktujte přímo pro další možnosti modelu.

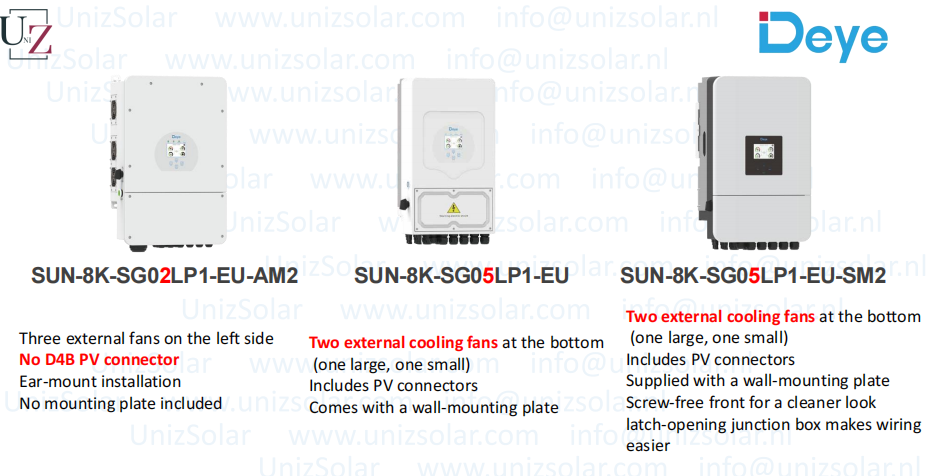

1. Chlazení a vzhled
SUN-8K-SG02LP1-EU-AM2 je vybaven třemi externími chladicími ventilátory na levé straně. Podporuje montáž na ucho a nezahrnuje zadní montážní desku. Pozoruhodné je, že neobsahuje konektory D4B PV.

SUN-8K-SG05LP1-EU používá dva spodní chladicí ventilátory (1 velký 1 malý) a obsahuje PV konektory. Dodává se s deskou pro montáž na stěnu.

SUN-8K-SG05LP1-EU-SM2 také využívá nastavení duálního spodního ventilátoru. Zlepšuje estetiku a pohodlí při instalaci díky bezšroubovému přednímu krytu se západkou a přiložené montážní desce na stěnu.

2. Elektrický vstup a konfigurace FV
Všechny tři modely sdílejí stejný maximální vstupní proud FV 26 26 A a podporují 2/2 2 vstupy FV stringů, což zajišťuje flexibilitu konfigurace solárního pole.

3. Vnitřní struktura a návrh obvodu
SUN-8K-SG02LP1-EU-AM2 vyniká dvěma ICT porty, FV terminály pro rychlé připojení a dvěma rozhraními pro rychlé vypínání. Obsahuje jeden pomocný napájecí zdroj 12 V stejnosměrného proudu a poskytuje vylepšenou izolaci a desky ovladačů oproti platformě SG05. Znovu však používá desku Wi-Fi.

SUN-8K-SG05LP1-EU obsahuje jeden ICT port a používá konektory D4B (typ MC4). Postrádá porty pro rychlé vypínání a nemá 12V pomocný výstup.

SUN-8K-SG05LP1-EU-SM2 staví na SG05LP1-EU a zachovává si jeden ICT port, konektory D4B a dva porty pro rychlé vypínání. Obsahuje pomocný výstup 12 V DC a zavádí ovládání DIP přepínačem na portu ATS pro větší flexibilitu konfigurace.

4. PCB a architektura desek
SUN-8K-SG02LP1-EU-AM2 nabízí ve srovnání s SG05 další izolační a řídicí desky. Wi-Fi modul je znovu použit, není nově integrován.

SUN-8K-SG05LP1-EU používá základní sadu PCB SG05 bez dalších vylepšení.

SUN-8K-SG05LP1-EU-SM2 sdílí základní architekturu s SG05, ale obsahuje nové hlavní ovládací prvky, LCD a další pomocné desky s podporou desek DRM jako standard.

5. Velikost a hmotnost
SG02LP1-EU-AM2 je největší a nejtěžší s rozměry 420 × 670 × 233 mm a 35,6 kg.

SG05LP1-EU je kompaktnější s rozměry 330 × 580 × 232 mm a hmotností 24,9 kg.

SG05LP1-EU-SM2 spadá mezi dva na 366 × 589,5 × 237 mm, váží 26,8 kg.

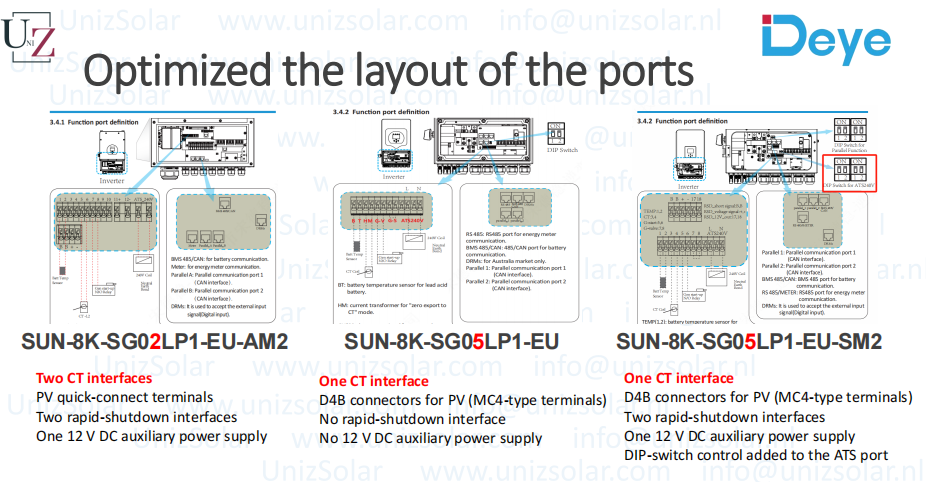

6. Rozložení portu a návrh rozhraní

Tyto tři modely vykazují významné rozdíly v rozložení portů a podpoře rozhraní CT:

SG02LP1-EU-AM2 má dvě rozhraní CT, PV konektory pro rychlé připojení a dva porty pro rychlé vypínání s 12V pomocným výstupem.

SG05LP1-EU podporuje jedno rozhraní CT, konektory D4B a postrádá rychlé vypnutí a pomocné napájení.

SG05LP1-EU-SM2 to vylepšuje jedním rozhraním CT, konektory D4B, dvěma porty pro rychlé vypínání, pomocným napájením 12 V a integrací DIP přepínače na portu ATS.

Závěr

Doporučení:

SG02LP1-EU-AM2 je ideální pro pokročilou izolaci, duální měření CT a systémy vyžadující 12V pomocný výstup a vylepšené řízení portů.

SG05LP1-EU je lehčí, základnější varianta vhodná pro instalace s menšími potřebami pomocných prostředků.

SG05LP1-EU-SM2 dosahuje rovnováhy s vylepšenými funkcemi, vylepšeným ovládáním a lepší estetikou – což z něj dělá nejpropracovanější model pro obecné aplikace.
