Technická analýza: Srovnání solárních invertorů SUN-5K-SG04LP1-EU-SM2 a SUN-5K-SG05LP1-EU

Pokud potřebujete zakoupit související produkty, prohlédněte si náš katalog měničů nebo nás kontaktujte přímo pro další možnosti.

Tato technická analýza porovnává dva modely solárních invertorů, SUN-5K-SG04LP1-EU-SM2 a SUN-5K-SG05LP1-EU, se zaměřením na jejich design, výkon a kompatibilitu s různými typy solárních modulů. Analýza je založena na poskytnutých vizuálních a tabulkových datech.

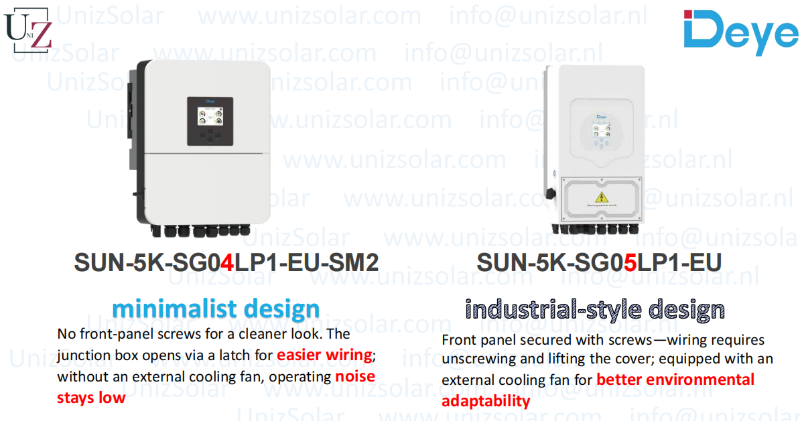

1. Design a vzhled

SUN-5K-SG04LP1-EU-SM2

●  Minimalistický design: Tento model se vyznačuje čistým, minimalistickým designem bez šroubů na předním panelu, což přispívá k elegantnímu vzhledu.

●  Přístup ke spojovací krabici: Spojovací krabice se otevírá pomocí západkového mechanismu, což usnadňuje zapojení.

●  Chladicí systém: Neobsahuje externí chladicí ventilátor, který pomáhá udržovat nižší provozní hlučnost.

SUN-5K-SG05LP1-EU

●  Design v průmyslovém stylu : Tento model má robustnější design v průmyslovém stylu se šrouby zajišťujícími přední panel.

●  Přístup k rozvodné krabici : Otevření rozvodné krabice vyžaduje odšroubování předního panelu, což může být trochu méně vhodné pro zapojení.

●  Chladicí systém : Tento model je vybaven externím chladicím ventilátorem a nabízí lepší přizpůsobivost prostředí, takže je vhodný do drsnějších podmínek.

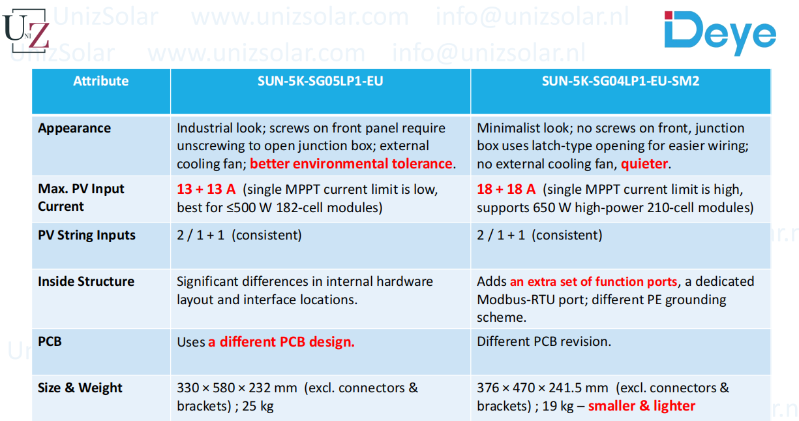

2. Specifikace výkonu

Maximální vstupní PV proud

●  SUN-5K-SG04LP1-EU-SM2: Podporuje maximální PV vstupní proud 18 18 A (jednotný proudový limit MPPT je vysoký), díky čemuž je kompatibilní s vysoce výkonnými moduly 650 W (210 článků).

●  SUN-5K-SG05LP1-EU: Podporuje maximální vstupní proud PV 13 13 A (jednotný proudový limit MPPT je nízký), nejlépe se hodí pro moduly ≤ 500 W (182 článků).

PV String vstupy

●  Oba modely podporují konzistentní vstupy PV string 2 / 1 1.

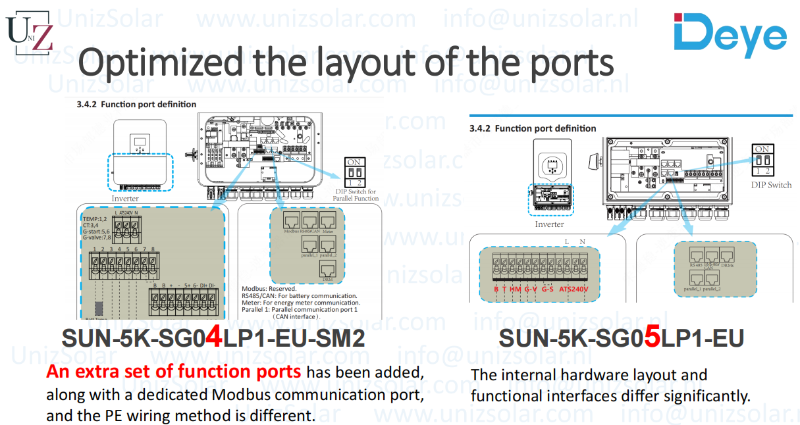

3. Vnitřní struktura a DPS

Rozložení vnitřního hardwaru

●  SUN-5K-SG04LP1-EU-SM2 : Obsahuje další sadu funkčních portů, včetně vyhrazeného portu Modbus RTU a jiného schématu uzemnění PE.

●  SUN-5K-SG05LP1-EU : Ve srovnání s modelem SM2 má výrazně odlišné vnitřní uspořádání hardwaru a funkční rozhraní.

Design PCB

●  Oba modely používají různé návrhy desek plošných spojů, což naznačuje podstatné vnitřní upgrady a optimalizace.

4. Velikost a hmotnost

●  SUN-5K-SG04LP1-EU-SM2 : Rozměry jsou 376 × 470 × 241,5 mm, hmotnost 19 kg. Tento model je menší a lehčí.

●  SUN-5K-SG05LP1-EU : Rozměry jsou 330 × 580 × 232 mm, hmotnost 25 kg. Tento model je větší a těžší.

5. Kompatibilita a přizpůsobivost prostředí

●  SUN-5K-SG04LP1-EU-SM2 : Nabízí lepší kompatibilitu s vysoce výkonnými solárními moduly (≥650 W) díky vyššímu maximálnímu vstupnímu FV proudu.

●  SUN-5K-SG05LP1-EU : Je vhodnější pro solární moduly s nízkou spotřebou (≤ 500 W) a díky externímu chladicímu ventilátoru poskytuje lepší přizpůsobivost prostředí.

6. Závěr

Solární invertory SUN-5K-SG04LP1-EU-SM2 a SUN-5K-SG05LP1-EU splňují různé potřeby na základě jejich designu, výkonu a kompatibility:

SUN-5K-SG04LP1-EU-SM2 :

●  Silné stránky : Minimalistický design, tišší provoz, vyšší maximální vstupní FV proud a lepší kompatibilita s moduly s vysokým výkonem.

●  Ideal Use Case : Vhodné pro instalace vyžadující vysoce výkonné solární moduly a elegantní, tichý invertor.

SUN-5K-SG05LP1-EU :

●  Silné stránky : Design v průmyslovém stylu, externí chladicí ventilátor pro lepší přizpůsobivost prostředí a robustní konstrukce.

●  Ideal Use Case : Ideální pro instalace využívající solární moduly s nízkou spotřebou a provoz v náročných prostředích, kde jsou rozhodující životnost a chlazení.

Oba modely nabízejí optimalizované rozvržení a vylepšená řešení PCB, což zajišťuje spolehlivý výkon. Volba mezi nimi by však měla být založena na specifických požadavcích solární instalace, jako je typ modulu, podmínky prostředí a estetické preference.

Pro další dotazy nebo podrobné specifikace prosím navštivte www.unizsolar.com nebo kontaktujte [email protected] .
