Co je to Grid-Tie invertor?

Solární panely produkují stejnosměrný proud (DC) – ale váš domov, vaše kancelář a rozvodná síť fungují na střídavý proud (AC). Tuto mezeru překlenuje invertor pro připojení sítě. Převádí stejnosměrný výstup vašeho solárního pole na střídavé napájení kompatibilní se sítí, synchronizuje tento výstup s napětím a frekvencí rozvodné sítě a řídí tok elektřiny mezi vaším systémem a sítí.

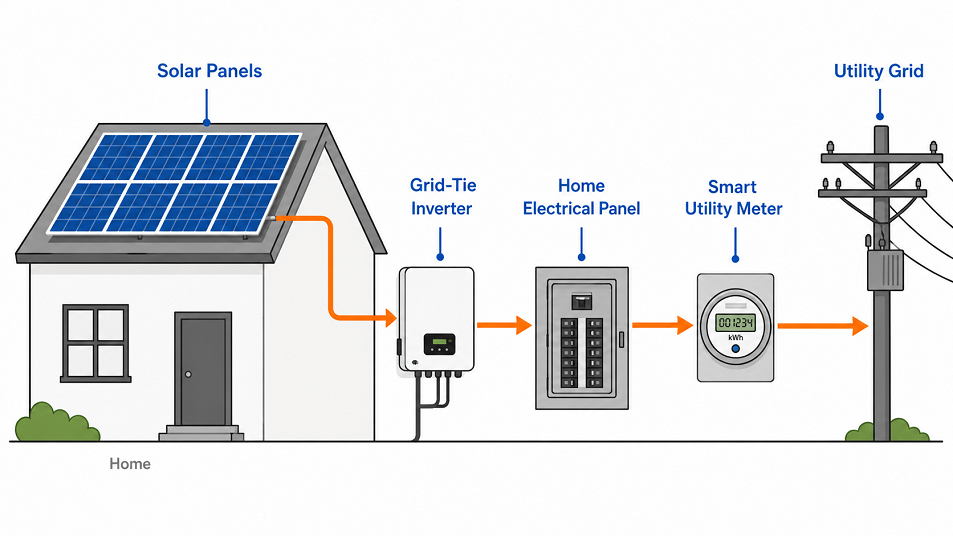

Typická on-grid solární instalace se skládá ze tří základních prvků: FV pole, které zachycuje sluneční světlo střídače vázané na síť pro rezidenční a komerční solární systémy které převádějí a spravují energii, a obousměrný inteligentní měřič, který přesně zaznamenává, kolik energie odebíráte ze sítě a kolik zpět exportujete. Na rozdíl od systémů off-grid, které spoléhají na nezávislé fungování bateriových baterií, síť vázaná na síť používá síť jako vyrovnávací paměť – čerpá z ní, když solární výkon klesne, a přebytečnou energii dodává zpět, když výroba převyšuje poptávku.

Tato architektura dělá ze systémů vázaných na síť nákladově nejefektivnější a nejrozšířenější typ solární instalace, zejména v městských a předměstských oblastech se stabilním přístupem k síti. K udržení nepřetržitého napájení není potřeba drahé bateriové úložiště a ekonomika se dále zlepšuje díky programům čistého měření, které uživatelům připisují elektřinu, kterou vracejí do sítě.

Jak funguje střídač Grid-Tie

Vysoce účinné FV panely generují stejnosměrnou elektřinu, jejíž napětí a proud se plynule mění s intenzitou slunečního záření, teplotou a zastíněním. Prvním úkolem střídače je upravit tento kolísavý vstup na něco stabilního a použitelného. Interně vstupní stupeň filtruje surový stejnosměrný proud, invertorový můstek používá vysokorychlostní spínací tranzistory (typicky IGBT) k simulaci střídavého tvaru vlny a výstupní filtr vyhlazuje výsledek do čisté sinusovky, která odpovídá standardům sítě.

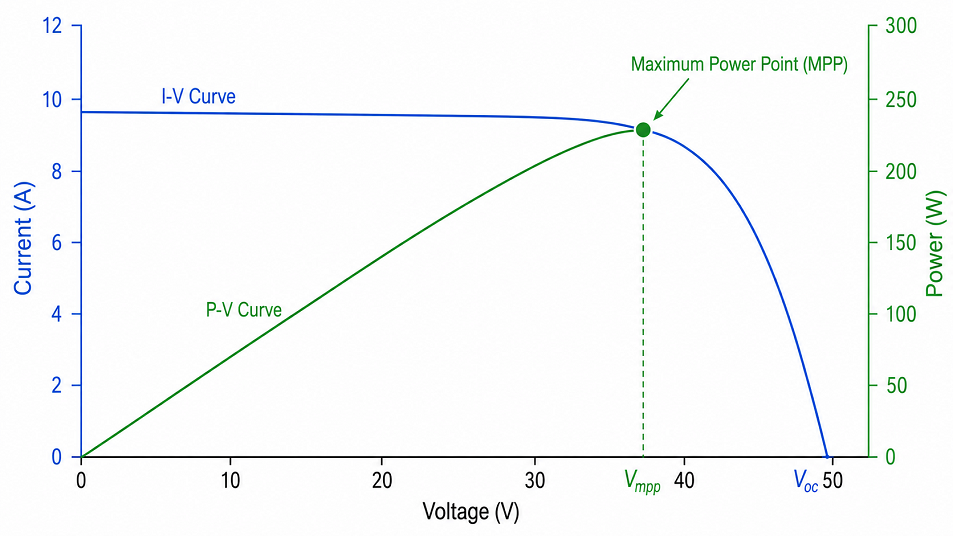

Paralelně s tímto procesem převodu běží sledování maximálního výkonu bodu (MPPT). Solární panely nepracují s pevným výkonem – jejich výkonová křivka se posouvá v závislosti na podmínkách a vždy existuje jedna konkrétní kombinace napětí a proudu, která poskytuje nejvyšší možný výkon. Algoritmy MPPT nepřetržitě vzorkují pole panelů a upravují provozní bod měniče tak, aby zůstal na této špičce. V praxi může dobře implementovaný systém MPPT získat zpět několik procentních bodů energie, které by jinak byly ztraceny při suboptimálních podmínkách panelu, zejména v systémech s částečným zastíněním nebo se smíšenou orientací panelu.

Třetí a z hlediska bezpečnosti nejdůležitější funkcí je synchronizace sítě. Než střídač vydá jeden watt, musí se zablokovat na napětí, frekvenci a fázi sítě. Jakákoli neshoda by způsobila rušení nebo v nejhorším případě poškození zařízení. Moderní střídače dosahují tohoto zámku během několika sekund po spuštění a nepřetržitě monitorují parametry sítě. Pokud dojde k výpadku sítě – kvůli poruše, údržbě nebo výpadku – střídač detekuje ztrátu a okamžitě vypne svůj výkon. Toto ochrana proti ostrovu zabraňuje systému v náhodném zapnutí vedení, o kterých pracovníci veřejných služeb předpokládají, že jsou bez napětí, a je to povinná funkce v rámci všech hlavních standardů pro propojení sítí na celém světě.

Typy střídačů Grid-Tie

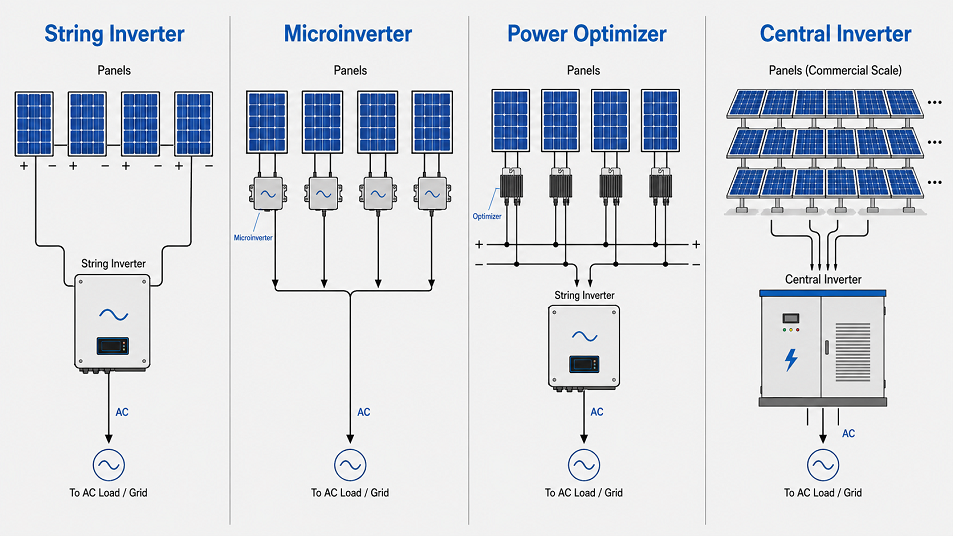

Ne všechny síťové střídače sdílejí stejnou architekturu. Správná topologie závisí na velikosti vašeho systému, rozložení střechy, podmínkách stínění a rozpočtu. Každý ze čtyř hlavních typů vytváří různé kompromisy mezi cenou, výkonem a flexibilitou.

Pro většinu rezidenčních instalací v Evropě zůstávají stringové invertory výchozí volbou – jedná se o vyspělou technologii, snadnou instalaci a dobrou podporu. Mikro invertory pro optimalizaci na úrovni panelu jsou stále oblíbenější u domů s vikýři, komíny nebo vícesklonovými střechami, kde je stínění nevyhnutelné. Optimalizátory napájení zaujímají praktickou střední cestu: poskytují výkon MPPT na úrovni panelu při nižších celkových nákladech než systém s úplným mikroinvertorem, přičemž udržují hlavní převodní hardware centralizovaný.

Klíčové specifikace a funkce k porovnání

Datasheety měničů mohou být husté, ale několik specifikací řídí většinu rozhodování jak pro rezidenční, tak pro komerční zákazníky.

Účinnost je procento stejnosměrného vstupního výkonu úspěšně převedeného na použitelný střídavý výstup. Většina kvalitních síťových střídačů dosahuje špičkové účinnosti mezi 97 % a 98,5 %. Užitečnějším měřítkem je vážená hodnota účinnosti – buď evropská účinnost (η_EU) nebo účinnost CEC používaná v Kalifornii – protože tyto zohledňují skutečné odchylky v úrovni výstupu, nikoli pouze vykazování nejlepšího vrcholu. Rozdíl účinnosti 0,5 % u 10 kW systému znamená měřitelný dopad na roční výnos.

Počet kanálů MPPT je důležitější, než si mnozí kupující uvědomují. Střídač s jedním MPPT zachází s celým polem jako s jednou elektrickou jednotkou, takže zastínění nebo znečištění jednoho řetězce ovlivňuje vše. Invertory se dvěma nebo více nezávislými vstupy MPPT umožňují oddělenou optimalizaci různých střešních sekcí – nebo řetězců s různým počtem panelů. Pro jakoukoli instalaci s více než jednou střechou se důrazně doporučuje multi-MPPT.

Stupeň krytí IP a rozsah provozních teplot určují, zda lze měnič namontovat venku. Jednotky s krytím IP65 jsou utěsněny proti prachu a tryskající vodě, vhodné pro montáž na stěnu. Jednotky IP20 nebo IP21 musí být chráněny před živly. V evropském klimatu, kde se teploty mohou pohybovat mezi -20 °C v zimě a 60 °C na jižní stěně v létě, si před specifikováním ověřte provozní rozsah střídače na plný výkon.

Komunikační rozhraní — Wi-Fi, Ethernet, RS485 nebo Modbus — určují, jak se střídač integruje s monitorovacími platformami a systémy energetického managementu budovy. Pro rezidentní uživatele obvykle stačí cloudové monitorování prostřednictvím aplikace pro chytré telefony. Komerčním operátorům umožňuje konektivita RS485 nebo Modbus integraci s místními SCADA systémy a automatické upozorňování na poruchy.

Finanční a ekologické přínosy

Nejpřímějším finančním přínosem solárního systému vázaného na síť je snížení elektřiny nakupované od společnosti. Během denního světla solární energie vyrovnává spotřebu v reálném čase. Jakýkoli přebytek proudí do sítě a většina evropských zemí má za tento vývoz nějakou formu kompenzace – buď pevnou výkupní cenu, ujednání o čistém měření nebo pobídku k vlastní spotřebě.

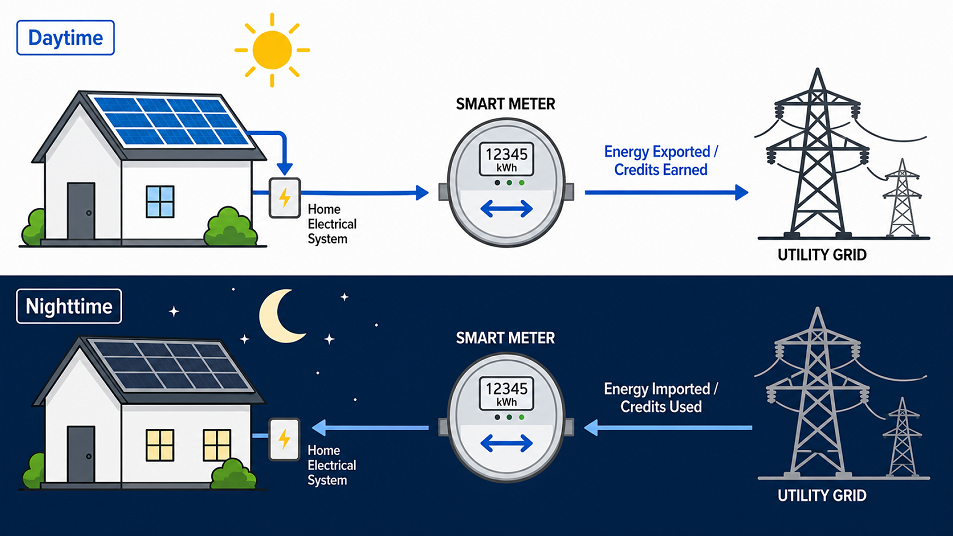

V rámci typického schématu čistého měření váš inteligentní měřič zaznamenává energii, kterou odebíráte ze sítě, i energii, kterou vyvážíte. V době účtování je vyvezená částka připsána proti vaší spotřebě, čímž se sníží čistý objem, za který platíte. Moderní obousměrné inteligentní elektroměry zpracovávají toto účtování automaticky a přesně – na rozdíl od starších analogových elektroměrů s rotujícím diskem, které nahradily. V měsících, kdy je solární výroba vysoká a poptávka domácností je mírná, je možné snížit účet za elektřinu v síti téměř na nulu.

Ekologický případ je přímočarý. Každá kilowatthodina generovaná solárním systémem připojeným k síti přemístí kilowatthodinu, která by jinak byla vyrobena tepelnou výrobou – uhlí, plyn nebo ropa – v síti. Během životnosti systému 25 let vykompenzuje typická obytná instalace o výkonu 8 kW ve střední Evropě zhruba 150–200 tun CO₂ v závislosti na uhlíkové intenzitě místní sítě. Pro podniky, které mají povinnost podávat zprávy o udržitelnosti, poskytuje solární energie vázaná na síť měřitelné a ověřitelné snížení emisí v rozsahu 2.

Stabilita nákladů na energii je druhotným, ale stále více ceněným přínosem. Tarify za elektřinu v Evropě byly v posledních několika letech velmi kolísavé. Solární instalace s invertorem navázaným na síť uzamkne část vaší dodávky energie s téměř nulovými marginálními náklady, což poskytuje určitý stupeň izolace před budoucím zvyšováním tarifů. Pro uživatele, kteří chtějí tuto ochranu dále rozšířit, je přechod na hybridní střídač s bateriovým úložištěm logickým dalším krokem – a mnoho řetězcových střídačů na dnešním trhu je navrženo tak, aby akceptovalo přídavné úložiště bez nutnosti kompletní výměny systému.

Rezidenční vs. komerční instalace

Síťové střídače slouží pro oba trhy, ale jakmile překročíte základní konverzní funkci, požadavky se výrazně rozcházejí.

Rezidenční systémy v Evropě se obvykle pohybují od 3 kW do 20 kW a jsou pokryty jedním nebo malým počtem jednofázových nebo třífázových řetězcových střídačů. Dimenzování je obvykle jednoduché: přizpůsobte jmenovitý střídavý výstup střídače 80–110 % špičkového stejnosměrného výkonu pole. Mírné poddimenzování – známé jako DC předimenzování – je běžnou praxí, protože solární panely zřídka produkují svůj jmenovitý špičkový výkon současně a zlepšuje účinnost střídačů při částečné zátěži, která převládá po většinu dne. Je-li plánováno budoucí rozšíření, vyberte střídač se světlou výškou na jeho DC vstupu nebo navrhněte systém tak, aby bylo možné paralelně přidat druhou jednotku. naše rezidenční fotovoltaické soupravy pro domácí instalace jsou předem přizpůsobeny kapacitě měniče, aby se toto rozhodnutí zjednodušilo.

Komerční instalace přináší další složitost. Systémy nad 100 kW obecně vyžadují třífázové centrální střídače, formální smlouvy o připojení k síti s provozovatelem distribuční sítě (DNO) a technické odhlášení nastavení ochranných relé. Požadavky na monitorování jsou také náročnější: manažeři zařízení obvykle potřebují řídicí panely v reálném čase, automatická upozornění na chyby a historické údaje o výnosech pro hlášení výkonu. Pokročilé monitorovací platformy mohou integrovat data solární výroby se systémy energetického managementu budov, což umožňuje automatizované strategie přesouvání zátěže, které zvyšují podíl vlastní spotřebované solární elektřiny a dále snižují náklady na dovoz do sítě.

Oba segmenty těží ze stejných klíčových finančních hnacích sil – snížené účty za elektřinu, příjmy z exportu a potenciální způsobilost pro zelené tarify nebo certifikáty udržitelnosti – ale doba návratnosti a vhodná architektura střídačů se natolik liší, že rezidenční a komerční projekty by měly být specifikovány samostatně.

Instalace, údržba a odstraňování problémů

Instalace střídače do sítě zahrnuje živé AC připojení a formální oznámení nebo schvalovací proces u místního provozovatele distribuční sítě. Ve většině evropských zemí musí tyto práce provádět certifikovaný elektrikář nebo licencovaný solární instalátor. Instalace vlastními silami je v některých jurisdikcích technicky proveditelná, ale obvykle ruší záruku výrobce, nemusí splňovat požadavky pojistitele a na některých trzích není jednoduše povolena bez schválení PDS předloženým kvalifikovaným odborníkem.

Každodenní údržba je ve srovnání s většinou elektrických zařízení minimální. Pravidelná vizuální kontrola – kontrola koroze, neobvyklých zvuků z chladicích ventilátorů a potvrzení, že jsou zachovány větrací mezery kolem jednotky – je pro většinu instalací dostačující. Aktualizace firmwaru vydané výrobcem by měly být použity, jakmile jsou k dispozici, protože často řeší aktualizace shody s kódem sítě a upřesnění algoritmu MPPT. Monitorovací data jsou nejspolehlivějším systémem včasného varování: trvalý pokles specifického výnosu (kWh na kWp) ve srovnání se sezónním základním stavem je obvykle prvním příznakem rozvíjející se chyby, ať už ve střídači, elektroinstalaci nebo samotných panelech.

Běžné poruchové stavy a jejich pravděpodobné příčiny: střídač, který se ráno nepodaří nastartovat navzdory slunečnímu svitu, obvykle signalizuje odečet síťového napětí nebo frekvence mimo akceptační okno střídače – před přijetím hardwarové chyby zkontrolujte, zda není ovlivněno také napájení souseda. Opakované výpadky přepětí na AC straně jsou běžné v oblastech s vysokým prostupem slunečního záření na slabé síti a mohou vyžadovat úpravu nastavení jalového výkonu střídače nebo křivky odezvy napětí po konzultaci s PDS. Výpadky komunikace ovlivňující vzdálené monitorování jsou obvykle spíše problémem s konfigurací Wi-Fi nebo sítě než hardwarovou chybou a řeší se kontrolou nastavení routeru nebo přepnutím na kabelové ethernetové připojení.

Bezpečnostní standardy a dodržování

Grid-tie střídače fungují na křižovatce soukromých solárních systémů a veřejné elektrické sítě, a proto podléhají některým z nejpřísněji testovaných norem v oblasti výkonové elektroniky. Shoda není volitelná – energetické společnosti odmítnou žádost o připojení k síti pro jakýkoli střídač, který nemůže prokázat shodu s platnými normami, a pojistné smlouvy pro solární instalace to obvykle také vyžadují.

Pro severoamerické trhy , dva základní požadavky jsou UL 1741 a IEEE 1547. UL 1741 je produktová bezpečnostní norma pokrývající elektrické, mechanické a tepelné provedení invertorů, konvertorů a regulátorů nabíjení používaných v distribuované výrobě. Nařizuje testování ochrany proti ostrovnímu přepětí, nadproudovou ochranu a detekci zemního spojení. IEEE 1547 stanovuje požadavky na propojení a interoperabilitu na systémové úrovni – definuje, jak musí střídač reagovat na odchylky napětí a frekvence v síti, a specifikuje komunikační protokoly, které umožňují provozovatelům veřejných služeb monitorovat a v případě potřeby omezovat prostředky distribuované výroby.

Pro evropské trhy , ekvivalentní rámec je postaven na normách IEC 62116 a EN 50549. IEC 62116 je mezinárodní zkušební postup pro preventivní opatření proti ostrovní ochraně v interaktivních fotovoltaických střídačích. Definuje nejhorší scénář testu – vyváženou rezonanční zátěž navrženou pro udržení ostrůvku – a vyžaduje, aby střídač detekoval stav a odpojil se do dvou sekund. EN 50549 (části 1 a 2) pokrývá širší požadavky na generátory připojené k veřejným distribučním sítím nízkého a středního napětí, včetně křivek odezvy napětí a frekvence, schopnosti jalového výkonu a nastavení ochranného relé rozhraní. Konkrétně v Německu platí VDE-AR-N 4105 pro nízkonapěťová připojení a přidává národní požadavky nad evropský základ. Střídače prodávané v Evropě by měly mít prohlášení o shodě pro příslušné části těchto norem a montéři by si měli ověřit, že konkrétní model je na seznamu schváleného zařízení PDS, než se zaváže k návrhu.

Praktické informace pro kupující: vždy si ověřte, že střídač, který specifikujete, nese certifikace požadované ve vaší zemi, nikoli pouze obecnou značku CE. Značka CE na solárním invertoru potvrzuje, že výrobce sám prohlásil shodu – sama o sobě nepotvrzuje, že jednotka byla nezávisle testována podle IEC 62116 nebo EN 50549. V případě pochybností vyhledejte zkušební protokoly třetích stran od akreditovaných laboratoří nebo se obraťte na Dokumentace standardu IEC 62116 anti-islanding test na IEEE Xplore pro celou technickou specifikaci.

Často kladené otázky

Může síťový střídač fungovat při výpadku proudu?

Ne – ne bez dalšího hardwaru. Standardní síťový střídač je ze zákona povinen vypnout, když zjistí, že síť ztratila energii. Toto vypnutí proti ostrovnímu vypínání chrání pracovníky veřejných služeb před vedením pod napětím. Pokud je prioritou záložní napájení během výpadků, budete potřebovat buď hybridní střídač s bateriovým systémem, nebo samostatný záložní obvod mimo síť. Mnoho moderních řetězcových invertorů je navrženo s hybridní cestou upgradu, takže to stojí za to zvážit ve fázi návrhu, i když nepřidáváte úložiště okamžitě.

Jak dlouho vydrží síťový střídač?

Většina výrobců poskytuje na stringové měniče záruku 10 až 12 let s možností prodloužené záruky na 20 let. Skutečná životnost často překračuje záruční dobu — 15 až 20 let je reálný předpoklad pro kvalitní jednotku instalovanou na dobře větraném místě. Na mikroinvertory se obvykle vztahuje 25letá záruka, která odpovídá očekávané životnosti panelů, které obsluhují. Hlavními opotřebitelnými součástmi ve stringových invertorech jsou elektrolytické kondenzátory a chladicí ventilátory; jejich výměna po 10–12 letech je nákladově efektivní způsob, jak prodloužit životnost.

Jakou velikost měniče potřebuji pro obytný systém?

Praktickým výchozím bodem je přizpůsobení jmenovitého AC výstupu střídače zhruba 80–110 % špičkového stejnosměrného výkonu vašeho pole. Panelové pole o výkonu 10 kWp se obvykle spáruje s měničem o výkonu 9–10 kW. Mírné poddimenzování střídače (DC oversizing) je běžné, protože panely zřídka pracují na své jmenovité špičce současně a zlepšuje účinnost během podmínek částečného zatížení, které dominují většině provozního dne. Váš solární instalátor by měl ověřit toto dimenzování podle vaší konkrétní orientace střechy, údajů o místním ozáření a jakýchkoliv stínících faktorů.

Je síťový střídač stejný jako hybridní střídač?

Ne. Síťový střídač připojuje vaše solární pole k síti a nezahrnuje správu baterie. Hybridní invertor přidává stejnosměrně vázané bateriové rozhraní, které umožňuje systému ukládat přebytečnou solární energii pro použití v noci nebo během výpadků. Hybridní invertory jsou dražší a o něco složitější na instalaci, ale nabízejí větší energetickou nezávislost a odolnost. Pokud si nejste jisti, co je pro vaši situaci to pravé, začít se systémem pouze pro připojení k síti a později upgradovat je schůdná cesta – za předpokladu, že původní střídač je navržen tak, aby přijal přídavný modul baterie.

Jaké certifikace bych měl hledat při nákupu střídače v Evropě?

Minimálně hledejte shodu s normou IEC 62116 (postup testu proti ostrovní kontrole), EN 50549-1 (požadavky na nízkonapěťové připojení) a národním síťovým kódem, který platí ve vaší zemi — VDE-AR-N 4105 v Německu, G98/G99 ve Spojeném království nebo ekvivalentní. Zkušební protokoly třetích stran od akreditované laboratoře poskytují větší jistotu než vlastní prohlášení výrobce. Váš PDS může také vést seznam schváleného zařízení; kontrola této skutečnosti před dokončením specifikace produktu zabrání prodlevám ve fázi schvalování připojení k síti.

Jak mohu sledovat výkon střídače připojeného k síti?

Většina moderních střídačů obsahuje vestavěné monitorování přes Wi-Fi nebo Ethernet s daty dostupnými prostřednictvím aplikace výrobce nebo webového portálu. Klíčovými metrikami ke sledování jsou denní a měsíční energetický výnos (kWh), špičkový výstupní výkon a specifický výnos (kWh na instalovaný kWp) v porovnání s místními údaji o ozáření. Trvalý pokles specifického výnosu – spíše než absolutní produkce, která se přirozeně mění v závislosti na ročním období – je nejspolehlivějším indikátorem systémového problému. U komerčních instalací umožňuje připojení RS485 nebo Modbus integraci s platformami správy energie třetích stran pro pokročilejší analýzu a automatizované hlášení.

Úplný přehled dostupných modelů v různých výkonových třídách a fázových konfiguracích naleznete na naší stránce kompletní sortiment solárních invertorů — nebo kontaktujte náš technický tým a požádejte o doporučení návrhu systému šitého na míru vašemu webu.
