Deye SG06LP1 vs SG05LP1: Srovnání jednofázového hybridního invertoru

Čím se řada SG06LP1 liší?

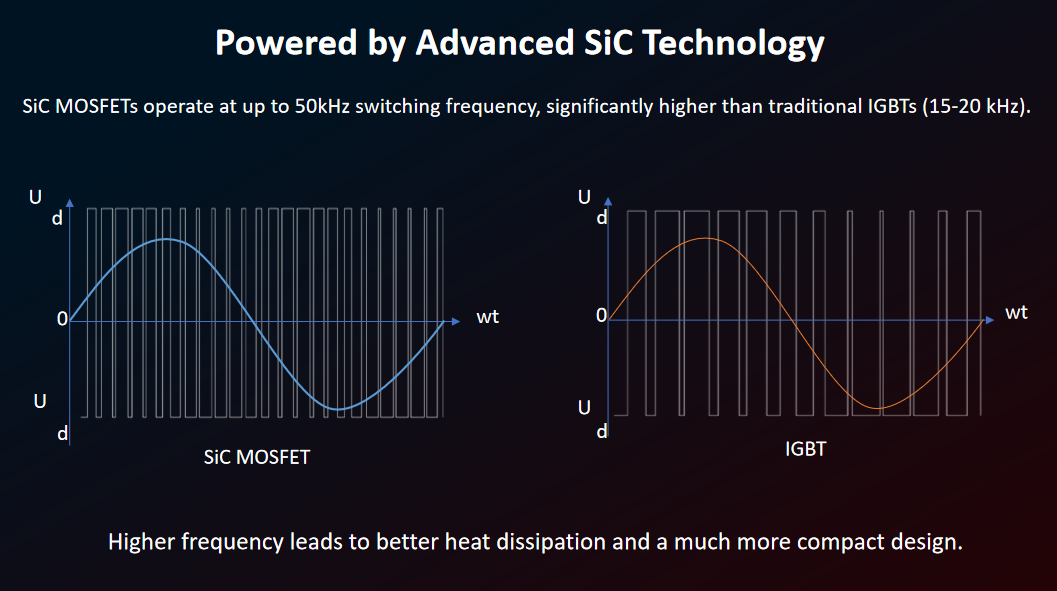

Velikost jednofázového hybridního invertoru bývala diktována tím, kolik tepla mohly jeho spínací komponenty propustit. Řada SG06LP1 společnosti Deye mění tuto rovnici nahrazením tradičních IGBT MOSFETy z karbidu křemíku (SiC), které přepínají až 50 kHz ve srovnání s 15-20 kHz typickými pro konstrukce založené na IGBT.

Vyšší spínací frekvence znamená, že vnitřní filtrační komponenty střídače – tlumivky, kondenzátory – se mohou značně zmenšit a přitom stále tvarovat čistý výstupní tvar vlny. Méně tepla generovaného za cyklus také zmenšuje velikost chladiče potřebného k udržení chladu jednotky.

26-9-2-1-1

Praktický výsledek se zobrazí přímo na technickém listu: jednofázové nízkonapěťové hybridní solární invertory postavené na této SiC platformě dosahují zhruba o 0,6 % vyšší účinnosti při snížení hmotnosti až o 42 % při srovnatelném výkonu.

Kompletní nabídka na první pohled

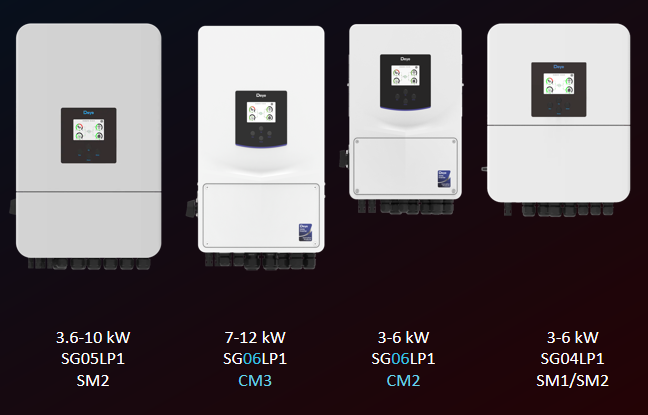

Řada SG06LP1 je rozdělena do dvou výkonových pásem. 3-6kW modely (SG06LP1-CM2) se zaměřují na menší obytné instalace, zatímco 7-12kW modely (SG06LP1-CM3) pokrývají větší domy nebo lehkou komerční zátěž. Oba sedí vedle dřívější řady SG05LP1, která zůstává k dispozici s výkonem 3,6–10 kW, a řady SG04LP1 na vstupní úrovni 3–6 kW.

26-9-2-1-2

Zde záleží na konvenci pojmenování. CM2 a CM3 označují nové řídicí desky na bázi SiC, zatímco SM1/SM2 označuje starší platformu IGBT, která se stále prodává pod označením SG04LP1 a SG05LP1. Vědět, na kterou příponu se díváte, vám řekne, jakou generaci interní elektroniky si vlastně kupujete.

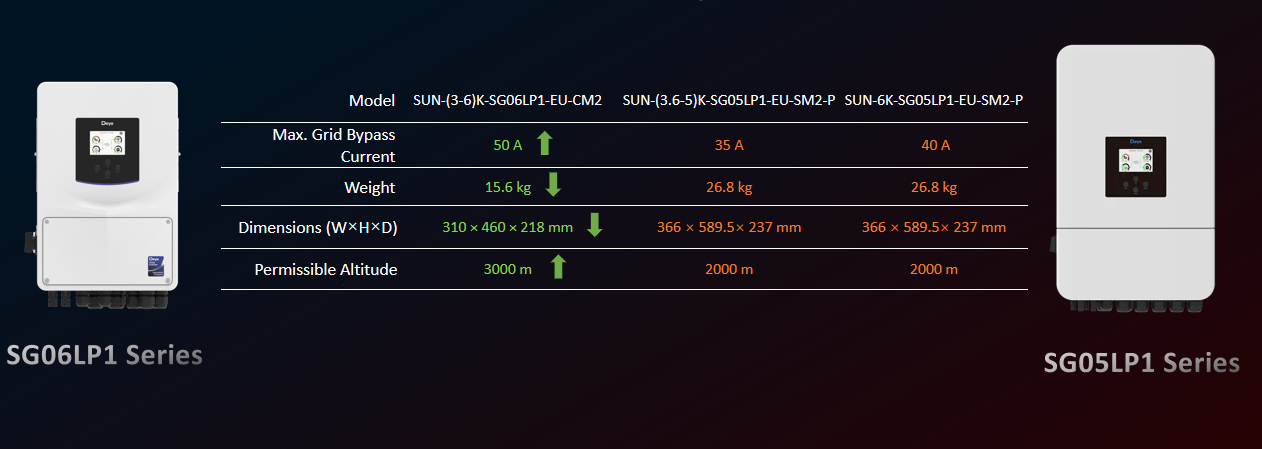

3-6kW Modely: SG06LP1-CM2 vs SG05LP1-SM2

Na základní úrovni výkonu je generační mezera největší ve fyzické stopě. SUN-(3-6)K-SG06LP1-EU-CM2 váží 15,6 kg , oproti 26,8 kg pro obě varianty SG05LP1-SM2-P — rozdíl přes 11 kg u jednotek vykonávajících stejnou práci.

Rozměry se řídí stejným vzorem: 310 × 460 × 218 mm pro CM2 oproti 366 × 589,5 × 237 mm pro modely SM2-P. To je podstatně menší půdorys pro nástěnné instalace, kde je málo místa ve skříni nebo v technické místnosti.

26-9-2-1-3

Dvě další čísla oddělují tyto modely mimo velikost. Maximální proud bypassu sítě u CM2 dosahuje 50A, před 35A (varianta 3,6-5K) a 40A (varianta 6K) u jednotek SM2-P – relevantní pro instalace, které očekávají vyšší průchozí zatížení sítě. Povolená nadmořská výška také stoupá od 2000m do 3000 m , což je důležité pro horská místa nebo místa ve vysokých nadmořských výškách, kde se snížení výkonu stává skutečným konstrukčním omezením.

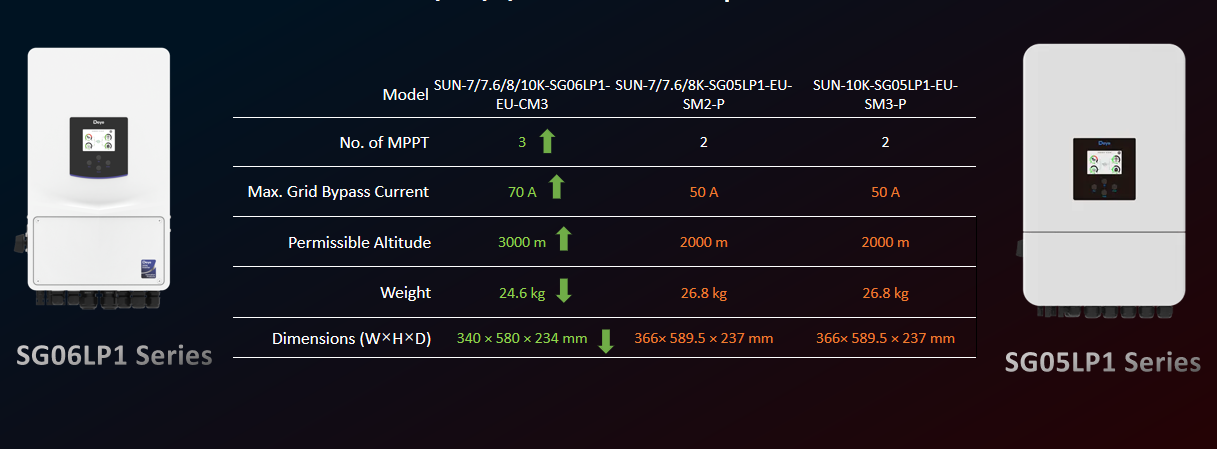

7-12 kW Modely: SG06LP1-CM3 vs SG05LP1-SM2/SM3

Řada SG06LP1-CM3, která se rozšiřuje na úroveň 7-12 kW, přidává schopnost, kterou SG05LP1 v tomto rozsahu nenabízí: třetí MPP tracker. Tam, kde SUN-(7-8)K-SG05LP1-EU-SM2-P a SUN-10K-SG05LP1-EU-SM3-P běží po 2 MPPT, běží CM3 3 , což otevírá flexibilnější konfigurace řetězců pro pole rozdělená do více střešních rovin nebo orientací.

26-9-2-1-4

Obtokový proud zaznamenává stejný generační skok jako na nižší úrovni: 70A na CM3 oproti 50A na obou variantách SG05LP1. Hmotnost klesne z 26,8 kg na 24,6 kg a půdorys se zmenší z 366 × 589,5 × 237 mm na 340 × 580 × 234 mm. Přípustná nadmořská výška opět stoupá na 3000 m, což odpovídá zlepšení pozorovanému u modelů CM2 s menším výkonem.

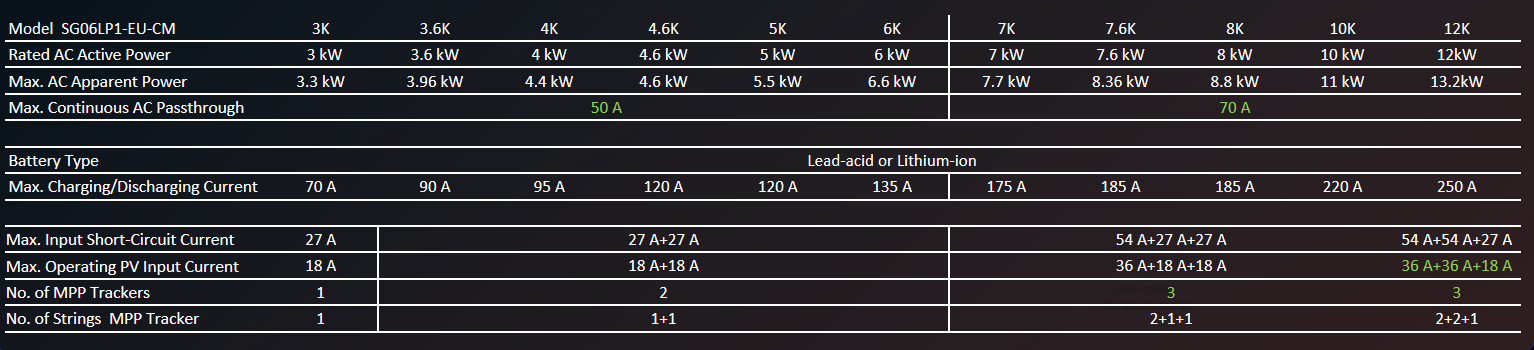

Referenční tabulka kompletní specifikace

Kromě hlavních srovnání zahrnuje kompletní řada SG06LP1-EU-CM deset výkonových jmenovitých hodnot od 3K do 12K, přičemž všechny sdílejí stejnou kompatibilitu s olověnými nebo lithium-iontovými bateriemi. Počet sledovačů MPP se škáluje s výkonem: konfigurace s jedním sledovačem procházejí modely 3-6K, dva sledovače pokrývají jednotky 3,6K-6K a tři sledovače se objevují od 7K.

26-9-2-1-5

Nabíjecí a vybíjecí proud v celém rozsahu plynule stoupá, od 70 A u 3K modelu až po 250 A u 12K vlajkové lodi. Maximální provozní PV vstupní proud sleduje podobnou křivku a dosahuje 36A 36A 18A na jednotce 12K díky jeho třístopé konstrukci. Pro každého, kdo plánuje rozložení řetězců, je tato tabulka nejrychlejším způsobem kontroly jak kapacita sledování MPP ovlivňuje možnosti zapojení než se zavázat ke konkrétnímu modelu.

Výběr mezi SG06LP1 a SG05LP1

Pro většinu nových instalací je řada SG06LP1 papírově schopnější volbou: lehčí, menší, vyšší bypassový proud a – na úrovni 7kW plus – navíc MPP tracker. Řada SG05LP1 má stále smysl tam, kde ještě není sklad řady CM lokálně dostupný, nebo tam, kde instalační technik již má náhradní díly a je obeznámen s platformou SM.

Nadmořská výška se vyplatí označit samostatně. Projekty nad 2000 m nemají možnost SG05LP1, která by odpovídala tomuto hodnocení v tomto datovém souboru – povolená nadmořská výška SG06LP1 3 000 m se stává spíše náročným požadavkem než příjemnou záležitostí. Kromě toho rozhodnutí často spočívá v tom, jak velká úspora místa instalace a obtokový prostor stojí za to vzhledem k dostupnosti komponent. Ne každý projekt potřebuje nejnovější platformu, ale výběr střídače správné velikosti pro zátěž záleží víc než honit se za modelem s nejvyšším hodnocením na poličce.
